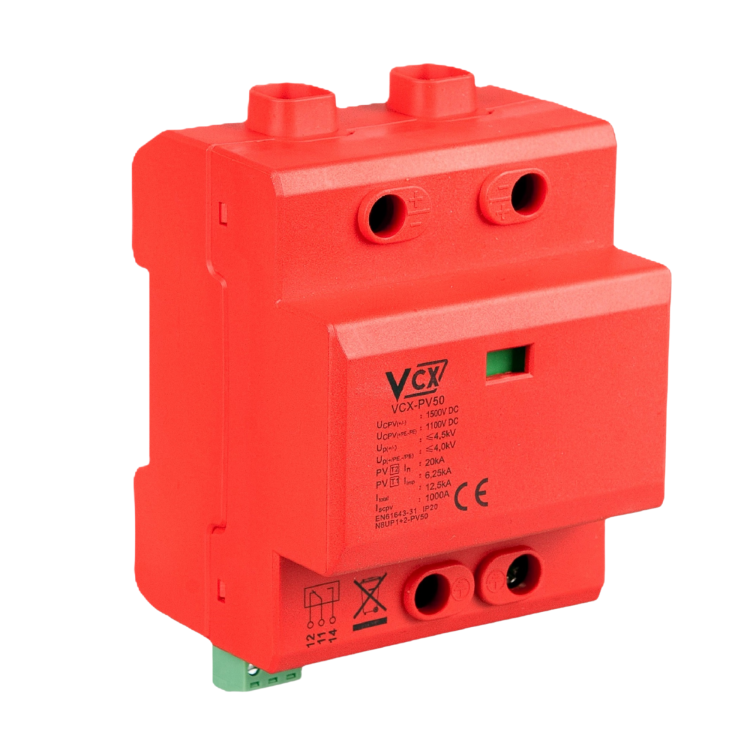

Ogranicznik przepięć fotowoltaiczny DC B+C 3P 1500V PV50 12,5kA (iskiernikowy)

Kod produktu: DC BC3P 1500 PV50 12,5 KA

Producent: VCX
Kod EAN: 5901122684251
Dostawca: VCX
Klasa ochrony: Klasa T1T2 (B+C)
Liczba modułów: 3P
Dostępność: W magazynie (wysyłka w 24 godziny)

Ogranicznik przepięć DC BC3P 1500 PV50 12,5 KA wyposażony jest w warystory (MOV) w modułach DC+ i DC– oraz iskiernik gazowy (GDT) w module PE, co skutecznie eliminuje problem starzenia się iskiernika pod wpływem tzw. prądu upływu i prądu roboczego.

420,41 zł netto

517,10 zł brutto

Dodaj do schowka

14 dni
na zwrot

Kontakt w 24h
dla reklamacji

Gwarancja
bezpiecznego zakupu

Opis
Szczegółowe informacje
Bezpieczeństwo produktu
Do pobrania
Warunki wysyłki i płatności
Zapytaj o produkt

Ochronnik przepięć fotowoltaiczny DC klasy T1T2 (B+C) 3P 1500V 12,5 kA

VCX-50PV-B+C klasy T1T2 Iimp (Itotal) = 12,5kA to szczytowe i nowatorskie osiągnięcie w zakresie ochrony odgromowej instalacji PV (fotowoltaicznych).

Model nieoferowany dotychczas w Polsce.

Dedykowany do ochrony instalacji fotowoltaicznych.
Wyposażony w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

Ochronnik przepięć fotowoltaiczny DC klasy T1T2 (B+C) 3P 1500V 12,5 kA VCX

DANE TECHNICZNE:
• Zgodność z normą: PN-EN 61643-31
• Klasa próby SPD: Typ 1+ Typ 2 / klasa I + klasa II
• Największe napięcie pracy PV (+/-), UCPV: ≤ 1500V DC
• Największe napięcie pracy PV (+/PE -/PE), UCPV ≤ 1100 V DC
• Napięciowy poziom ochrony (+/PE,-/PE), Up: ≤ 4 kV
• Napięciowy poziom ochrony (+/-), Up: ≤ 4,5kV
• Prąd udarowy, Iimp(10/350 μs)[T1]: 6,25 kA
• Całkowity prąd wyładowczy Itotal: 12,5 kA
• Znamionowy prąd wyładowczy, In(8/20 μs) [T2]: 20kA
• Maksymalny prąd wyładowczy, Imax: 50 kA
• Dopuszczały prąd zwarciowy, Iscpv: 1s000 A
• Prąd upływu przy napięciu DC, Ipe < 100 μA
• Prąd upływu przy napięciu AC, Ipe < 50 μA
• Prąd ciągły, Icpv < 100 μA
• Konstrukcja SPD: ograniczający napięcie
• Lokalizacja: Wnętrzowa
• Temp i wilgotność pracy: od -40 do 80 oC, max. wilgotność 95%
• Tryb pracy uszkodzeniowej SPD: OCFM
• Rodzaj systemu PV – uziemiony
• Stopień ochrony- IP 20

KARTA KATALOGOWA

KK_OGR. PRZ. DC BC3P 1500 PV50 12,5 KA PL_EN

DEKLARACJA ZGODNOŚCI

DZ nr 21.05.2024_Ochronniki VCX-P VCX-L1 VCX-PV_PL

DZ nr 21.05.2024_Ochronniki VCX-P VCX-L1 VCX-PV_EN

ean	5901122684251
Napięciowy poziom ochrony (Up)	<4,5 kV
Znamionowy prąd wyładowczy (In)	20 kA
Maksymalny prąd udarowy (Imax)	50kA
Maksymalne napięcie pracy (Ucpv)	1500V
Typ	DC
Liczba biegunów	3
Liczba modułów	3P
Prąd udarowy (Iimp)	12,5 kA
Klasa ochrony	Klasa T1T2 (B+C)

Certyfikaty i ostrzeżenia	DEKLARACJA ZGODNOŚCI / KARTA KATALOGOWA / INSTRUKCJA OBSŁUGI
Producent	VCX SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ Plac Wolnica 13/10 31-060 Kraków, Polska [email protected]
Osoba odpowiedzialna	VCX SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ Plac Wolnica 13/10 31-060 Kraków, Polska [email protected]

Ogranicznik przepięć fotowoltaiczny DC B+C 3P 1500V PV50 12,5kA (iskiernikowy)

Ochronnik przepięć fotowoltaiczny DC klasy T1T2 (B+C) 3P 1500V 12,5 kA
