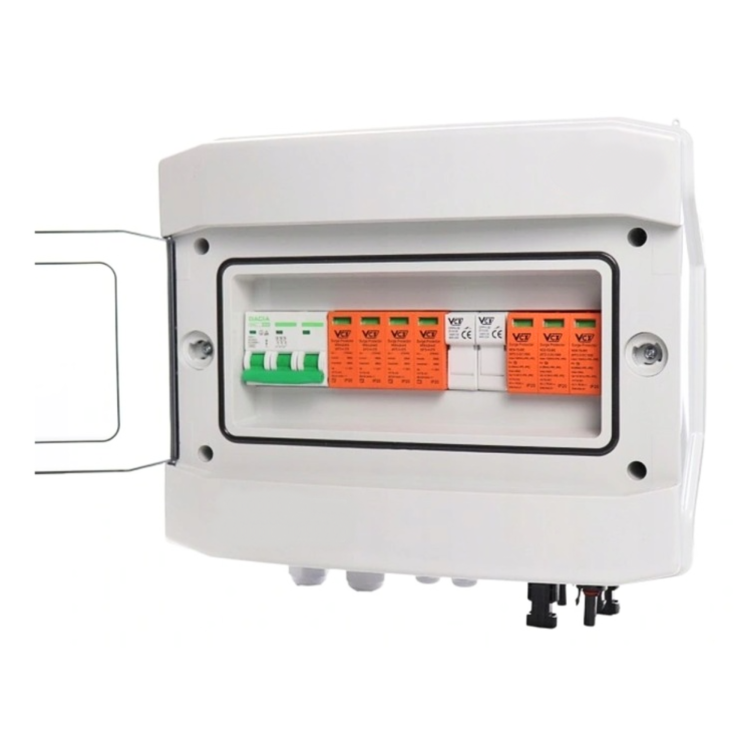

Rozdzielnica hermetyczna PV 1000V DC/AC fotowoltaika + wkładki topikowe gPV - 1 string

Rozdzielnica elektryczna to element sieci elektrycznej (instalacji elektrycznej) zawierający urządzenia i podzespoły, służące do łączenia, przerywania oraz rozdziału obwodów elektrycznych i ich kombinacji.

DANE OGÓLNE:

• Max. liczba stringów: 1
• Max. napięcie DC: 1000V
• Max. prąd wyłącznika wyjściowego: 32A
• Liczba wyjść (MPPT): 1

DANE TECHNICZNE:

• wyłącznik (bezpiecznik) nadprądowy B 3p 16A
• 2 x Wkładka bezpiecznikowa – topikowa 16A (CF 10PV 16A)
• Podstawa bezpiecznikowa 2 polowa (CF PV32 2P)
• Bezpiecznik PV DC: ogranicznik DC C3P 1000 PV385
• Zabezpieczenie przeciwprzepięciowe: ogranicznik C4P AC
• Konektory MC4: ZS PV LTM01 1000V
• Stopień ochrony IP: IP65

OGRANICZNIK DC:

• Klasa ochrony: T2
• Prąd próbny: In(8/20) 20 kA
• Prąd max: Imax(8/20) 40 kA
• Napięciowy poziom ochrony: Up <4,0kV
• Maksymalne napięcie pracy: Uc 1060 V DC

Użyte ograniczniki, podstawy, rozdzielnica oraz inne elementy aparatury modułowej posiadają wymagane certyfikaty.

OGRANICZNIK AC:

• Klasa ochrony: T2
• Prąd próbny: In(8/20) 20 kA
• Prąd max: Imax(8/20) 40 kA
• Napięciowy poziom ochrony: <1,2kV
• Maksymalne napięcie pracy: Uc 275V AC

Urządzenie charakteryzuje się wysokim stopniem ochrony IP65, który mówi o ochronie przed działaniem wody, wilgoci, kurzu i pyłów.

• Stabilność pracy od -25oC do +60oC
• Odporność na uderzenia (stopień IK 07)
