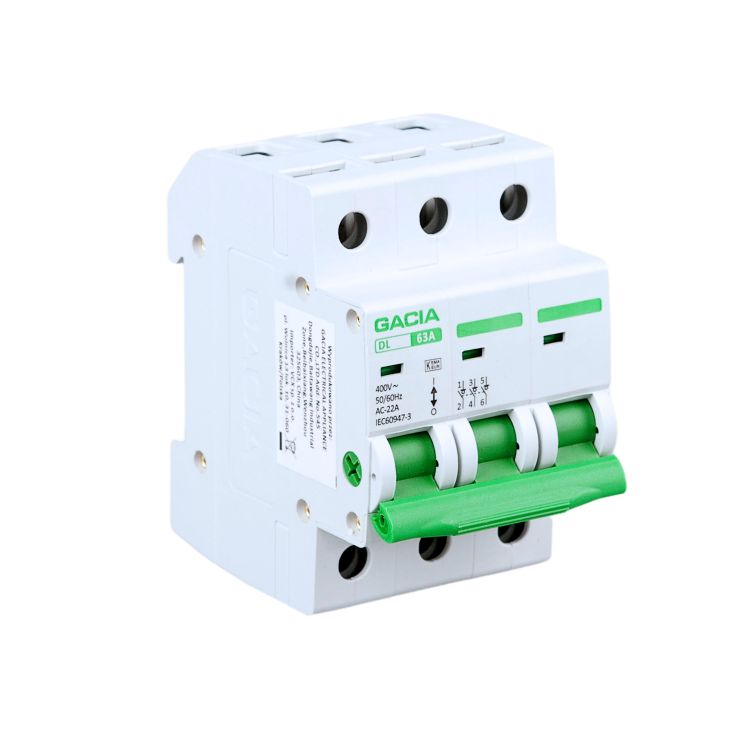

Rozłącznik izolacyjny DL 3P 63 A

Rozłącznik izolacyjny DL (ang. switch-disconnector)

Łącznik elektryczny (rozłącznik) spełniający jednocześnie dwie funkcje:
• przewodzenia prądu w warunkach znamionowych, podczas przetężenia (w tym zwarcia, przez odpowiednio zdefiniowany czas) oraz rozłączania obwodu w warunkach znamionowych i zakłóceniowych,
• izolowanie, czyli spełnienie własności izolacyjnych zapewniających bezpieczną pracę obsługi.

• Wyłączniki izolacyjne serii DL są przeznaczone jako wyłączniki główne obwodów elektrycznych działających pod napięciem 230/400 V AC 50/60 Hz i prądzie znamionowym 40A do 125 A,  a także łączenia obwodów elektrycznych pod obciążeniem.
• Aparat spełniający powyższe wymagania według normy IEC/EN 60947-3 ma naniesioną  na obudowę przytoczoną normę oraz oznakowany jest odpowiednim symbolem.
• Produkt może być montowany wyłącznie przez osoby uprawione.
• Przed montażem należy odłączyć zasilanie.
• Bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.
• Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.

DANE TECHNICZNE:

• prąd znamionowy Ie: 63A
• znamionowy prąd zwarciowy: 12 le 1s
• znamionowa odporność impulsowa (1,2/50) Uimp: 6000
• stopień zanieczyszczenia: 2
• napięcie znamionowe Ue: 400V
• izolacja znamionowa Ui: 500V
• częstotliwość prądu: 50/60 Hz
• żywotność elektryczna: 1500
• żywotność mechaniczna: 8500
• wskaźnik pozycji pracy: tak
• stopień ochrony: IP 20
• temp. składowania: -30/+70°C
• temp. pracy: -30/+50°C
• maksymalny przekrój przewodów łączeniowych: 25 mm2
• moment dokręcenia zacisków łączeniowych: 3Nm
• możliwość podłączenia za pomocą szyn grzebieniowych: tak
