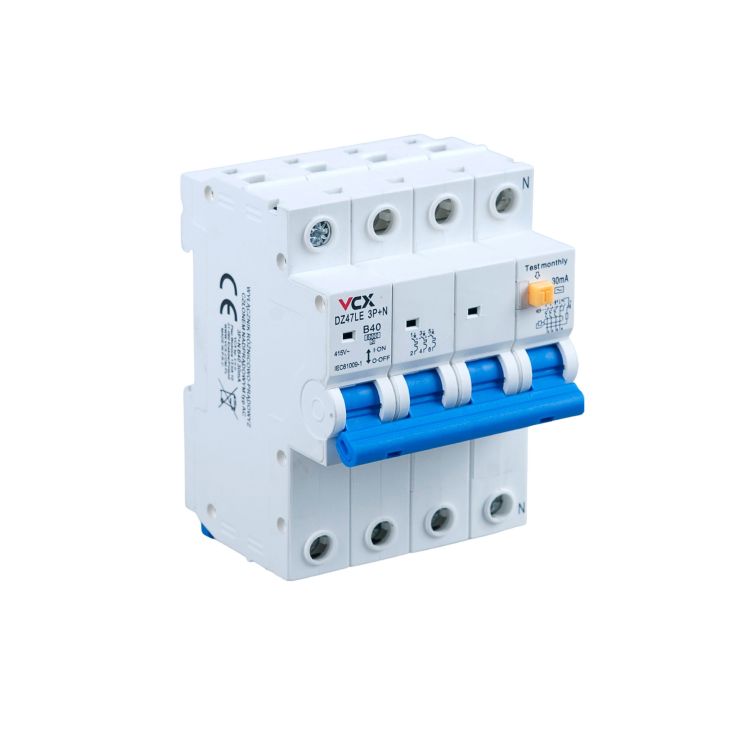

Wyłącznik różnicowoprądowy z członem nadprądowym 3P+N 63A B 30mA typ A

Wyłącznik różnicowoprądowy z członem nadprądowym DZL47 typ A – dedykowany do ochrony urządzeń przy uszkodzeniu i zalaniu, ochrony przed porażeniem prądem elektrycznym oraz  posiada funkcje zabezpieczeniową przed zwarciem/przeciążeniową.

Wyłącznik różnicowoprądowy z członem nadprądowym DZL47 typ A znajduje także zastosowanie w budownictwie, przemyśle, systemach oświetlenia i systemach dystrybucji jako włącznik / wyłącznik obwodów.

Wyłącznik różnicowoprądowy z członem nadprądowym DZL47 typ A jest używany w obwodach elektrycznych o następujących parametrach:

• zasilanych prądem AC 50/60Hz
• napięciu znamionowym 415V
• prądzie zmianowym do 63A.

→ Spełnia standardy normy IEC/EN61009-1

→ Produkt może być montowany wyłącznie przez osoby uprawione.

→ Przed montażem należy odłączyć zasilanie.

→Bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.

→ Wyposażony w czytelny wskaźnik zadziałania dla zwiększenia bezpieczeństwa użytkowania.

→ Wyłączniki różnicowo-prądowe linii DZL47 typ A posiadają przycisk TEST służący do sprawdzania poprawności wewnętrznego działania urządzenia – test należy wykonywać co 30 dni.

UWAGA – WYŁĄCZNIK ZASILANY MOŻE BYĆ JEDYNIE  ZGODNIE ZE SCHEMATEM.

INNE PODŁĄCZENIE SPOWODOWAĆ MOŻE NIEPRAWIDŁOWĄ PRACĘ LUB/I USZKODZENIE PRODUKTU.

DANE TECHNICZNE:

• prąd znamionowy Ie: 63 A
• charakterystyka: B
• znamionowy prąd różnicowy: 30 mA
• znamionowa zdolność łączeniowa prądu różnicowego: 500 A
• czas wyzwolenia: 0,1 s
• odporność  na udar napięciowy Uimp: 6000 V
• stopień zanieczyszczenia: 2
• napięcie znamionowe Un: 415 V
• napięcie izolacji Ui: 500 V
• częstotliwość prądu: 50/60 Hz
• żywotność mechaniczna: 8000 cykli
• wskaźnik pozycji pracy: tak
• stopień ochrony: IP 20
• temp. składowania: -30/+70°C
• temp. pracy: -30/+50°C
• maksymalny przekrój przewodów łączeniowych: 25 mm²
• moment dokręcenia zacisków łączeniowych: 3 Nm
