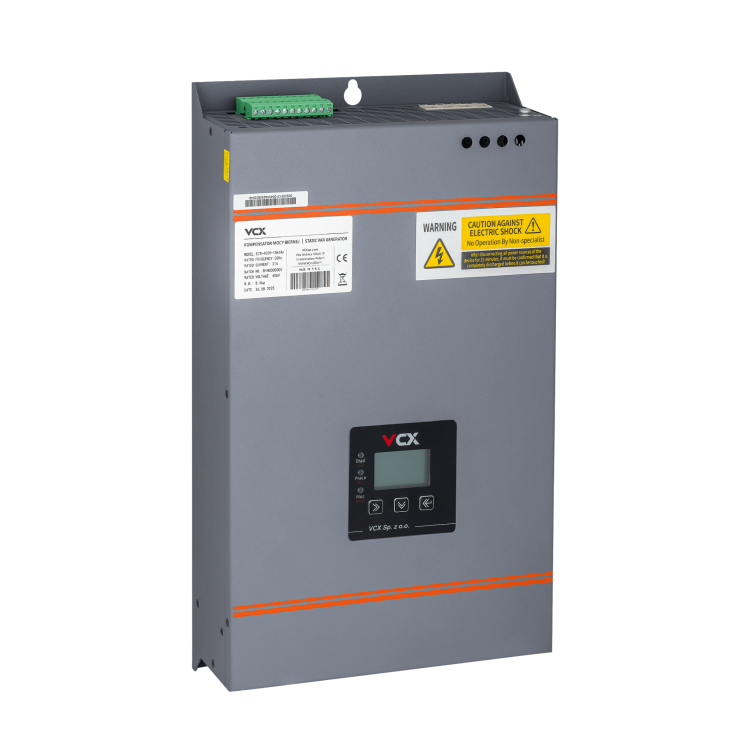

Kompensator mocy biernej SVG 400V 15kVAr

Kompensator mocy biernej SVG 400V 15kVAr od VCX POWER

Dla firm, zakładów przemysłowych, hoteli, zakładów usługowych, rolników, wspólnot mieszkaniowych, spółdzielni.

Kompensator aktywny mocy biernej SVG to nowoczesne urządzenie przeznaczone do kompensacji mocy biernej, filtracji harmonicznych oraz korekcji nierównowagi trójfazowej na końcach linii zasilającej. Stosuje się je w miejscach, gdzie występuje zapotrzebowanie na moc bierną – pozycja ta jest wyraźnie wyszczególniona na rachunkach za prąd jako moc bierna lub energia bierna.

Zastosowanie kompensatora mocy biernej od VCX POWER pozwala wyeliminować lub znacząco ograniczyć opłaty za energię bierną, co w wielu przypadkach przekłada się na zwrot z inwestycji już po kilku miesiącach, w zależności od charakteru instalacji.

Model SVG od VCX POWER posiada kompaktowe wymiary, cichą pracę, niską wagę oraz pełną funkcjonalność, dzięki czemu doskonale sprawdza się w małych i średnich instalacjach, zarówno komercyjnych, jak i przemysłowych.

Kluczowe zalety:

• Dynamiczna reakcja – błyskawiczny czas odpowiedzi na zapotrzebowanie mocy biernej (w ciągu kilku milisekund)
• Zaawansowany kontroler DSP – precyzyjne sterowanie procesem kompensacji oparte na cyfrowym procesorze sygnałowym
• Szybkie przełączanie – tranzystor IGBT zapewnia sprawną pracę urządzenia
• Trójpoziomowa topologia – wysoka efektywność kompensacji oraz stabilność całego systemu

Typowe zastosowania:

• Zakłady przemysłowe / produkcyjne wyposażone w silniki elektryczne, transformatory, piece indukcyjne, kotły elektryczne oraz inne urządzenia generujące moc bierną
• Siedziby firm, obiekty usługowe i komercyjne gdzie znajduje się rozbudowana infrastruktura elektryczna, w tym:
  • Biura i budynki firmowe – liczne komputery, serwery, klimatyzatory, oświetlenie LED i urządzenia biurowe generują znaczną moc bierną
  • Hotele i pensjonaty – stała praca pralni, wentylacji, klimatyzacji, wind oraz oświetlenia
  • Lokale usługowe – salony fryzjerskie, kosmetyczne, gastronomia, siłownie, pralnie, warsztaty; wszędzie tam, gdzie pracują urządzenia o zmiennym obciążeniu
  • Sklepy i galerie handlowe – duże systemy HVAC, oświetlenie LED, lodówki i zamrażarki
• Gospodarstwa domowe – w przypadku dużej liczby urządzeń takich jak lodówki, pralki, klimatyzatory, ładowarki, zasilacze awaryjne (UPS) czy niektóre płyty grzewcze i LED
• Stacje ładowania pojazdów elektrycznych – poprawa współczynnika mocy i stabilizacja sieci lokalnej
• Wszędzie tam, gdzie na rachunkach za prąd pojawia się pozycja „moc bierna” – niezależnie od skali instalacji

Interfejsy komunikacyjne:

• styk bezpotencjałowy: EPO / DI / DO
• komunikacja: RS485 / RS232 / Ethernet

Warunki środowiskowe – lokalizacja użytkowania:

• wewnątrz,
• brak bezpośredniego nasłonecznienia,
• otoczenie wolne od kurzu/gazów żrących/palnych, mgły olejowej, pary wodnej czy soli.
• wysokość pracy: Do 2000 m n.p.m.; powyżej wg GB/T3859.2 konieczna redukcja parametrów.
• zakres temperatury przechowywania: -40°C do +70°C
• zakres temperatury pracy: -25°C do +55°C
• przy przekroczeniu 40°C moc obniżana o 2% na każdy 1°C
• wilgotność: <95% RH, bez kondensacji
• wibracje: <5,9 m/s² (0,6 g)

DANE TECHNICZNE:

• napięcie wejściowe: 220V ±15% / 400V ±15%
• liczba faz: jednofazowe / 3P4W / 3P3W
• moc: 20kVAr
• częstotliwość: 50/60Hz ±5 (możliwość ustawienia)
• czas reakcji: <10ms
• zakres filtracji: 2–50
• połączenie równoległe: do 8 modułów
• zużycie mocy modułu: <2,5kW
• sprawność: do 97,5%
• zakres przekładni przekładnika prądowego (CT): 50:5 ~ 10000:5
• klasa przekładnika: 0,5
• zakres mocy wyjściowej: 14 A / 21 A
• Sugerowana moc CT: 5 VA (standard), 10 VA przy większej odległości połączenia
• poziom ochrony IP20
• kolor: ciemnoszary (P433u)
• masa netto: 8,5 kg
• tryb chłodzenia: inteligentne chłodzenie powietrzem
• wymiary (mm): 230×400×88
