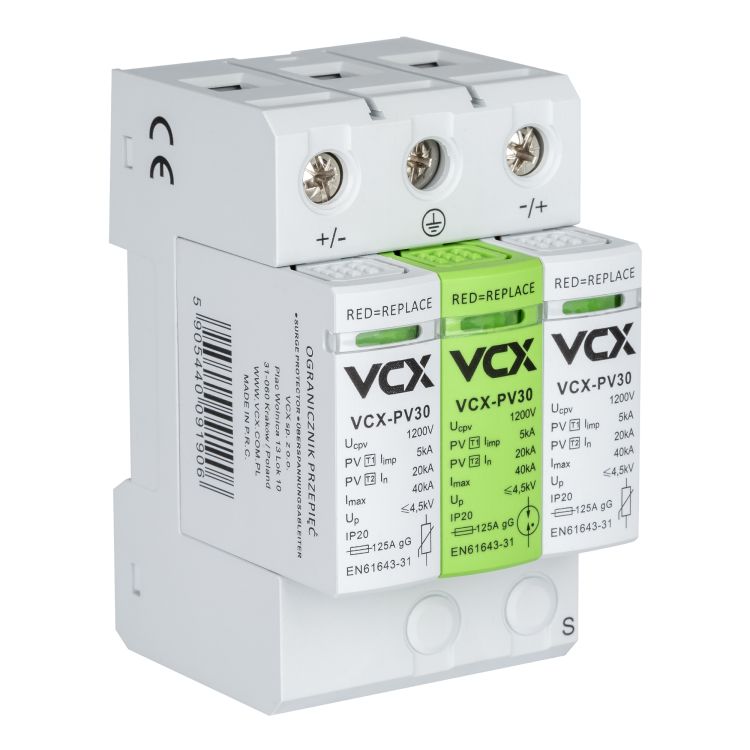

Ogranicznik przepięć fotowoltaiczny DC PV30 klasy T1T2 (B+C) 3P 1200V 5kA

Ogranicznik przepięć fotowoltaiczny klasy T1T2 (B+C) 3P 1200V DC 5kA z serii PV30

Ochronniki te są dedykowane do ochrony instalacji fotowoltaicznych.

Wykonane w technologii iskiernikowo – warystorowej (MOV+GDT+MOV).

Ogranicznik przepięć DC BC3P 1200V 5KA PV30 wyposażony  jest w warystory (MOV) w modułach DC+ i DC- oraz iskiernik gazowy (GDT) w module PE, co skutecznie eliminuje problem starzenia się iskiernika pod wpływem tzw. prądu upływu i prądu roboczego.

Wyposażone są w wizualny wskaźnik działania:

• zielony – ochrona
• czerwony – brak ochrony

DANE TECHNICZNE:

• Klasa ochrony: T1T2
• Wykonanie: warystorowo – iskiernikowe (MOV-GDT-MOV)
• Przyłącza max: 35mm2
• Maksymalne napięcie pracy: Ucpv 1200 V DC
• Prąd próbny: In(8/20) 20 kA
• Prąd max:  Imax(8/20) 40kA
• Prąd impulsowy: Iimp (10/350) 5 kA
• Napięciowy poziom ochrony: Up <4,5 kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20
• Ilość  modułów: 3P
