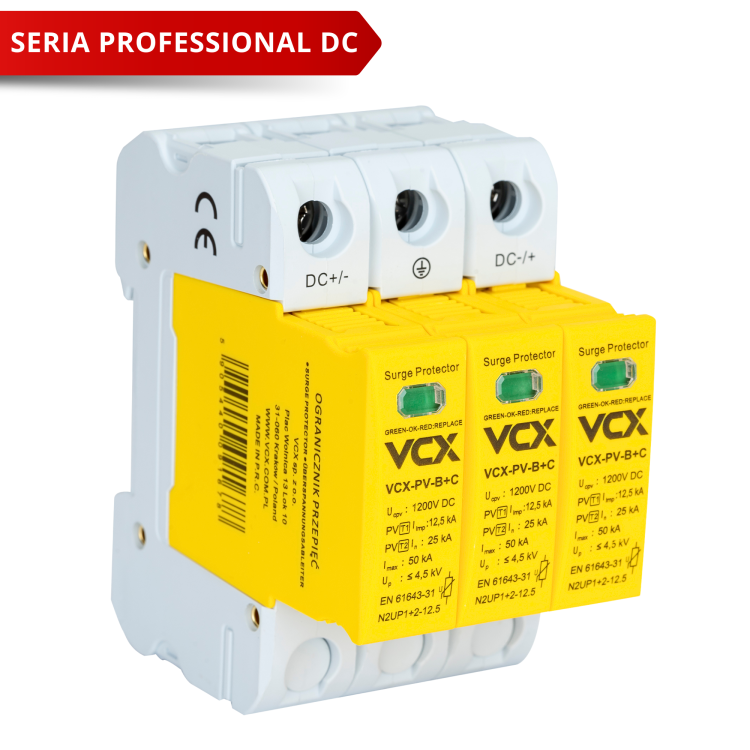

Ogranicznik przepięć fotowoltaiczny DC B+C 3P 1200V (T1T2) 12,5kA PROF. GOLD

VCX Ograniczniki przepięć fotowoltaiczne DC B+C 3P 1200V (T1T2) 12,5 kA PROF.GOLD.

to nowa linia ograniczników służących zabezpieczeniu instalacji PV.

Podniesione do 1200V DC napięcie pracy umożliwia zastosowanie w szerokim zakresie instalacji PV.

Przemyślana budowa ogranicznika, pozwoliła zredukować szerokość do 3 pól (54mm)  oraz – co najważniejsze – wysokość ogranicznika do 80,8mm – przez co może być on bezproblemowo montowany w większości oferowanych na rynku rozdzielnic.

VCX DC B+C 3P 1200V (T1T2) 12,5kA PROF.GOLD posiada zintegrowane zabezpieczenie termiczne, przez co nie wymaga dodatkowego dobezpieczenia. W przypadku jego zastosowania rekomenduje się użyć wkładki bezpiecznikowej topikowej 1000VDC / 125A gG lub bezpiecznika 1000VDC / 40A typ C.

DANE TECHNICZNE:

• Klasa ochrony: T1 T2
• Wykonanie: WARYSTOROWE
• Przyłącza max: 35mm2
• Maksymalne napięcie pracy: Ucpv 1200V DC
• Prąd próbny: In(8/20) 25kA
• Prąd max:  Imax(8/20) 50kA
• Prąd impulsowy na biegun: Iimp(10/350) 12,5kA
• Napięciowy poziom ochrony: Up <4,5kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20
