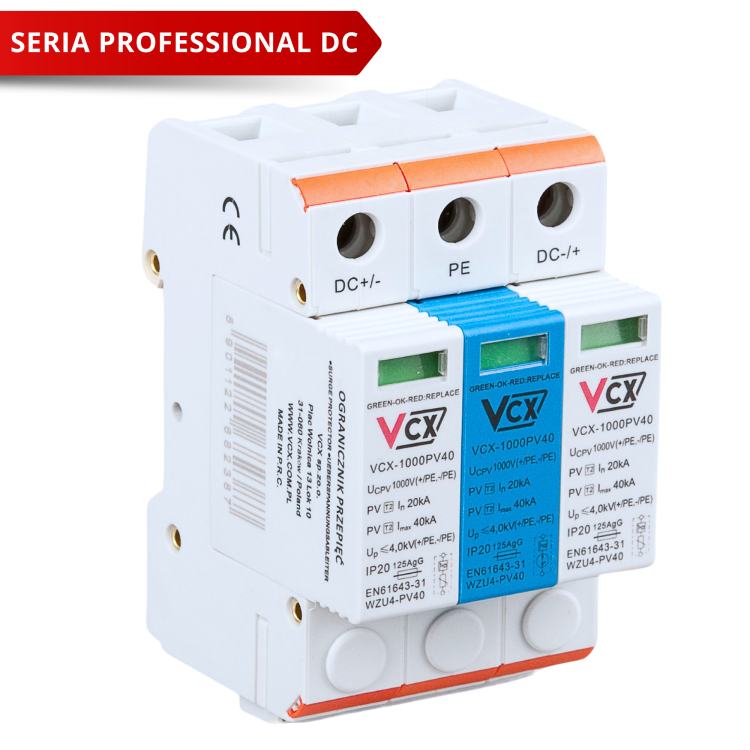

Ogranicznik przepięć fotowoltaiczny DC klasy T2 (C) 3P 1000V GDT Professional z iskiernikiem gazowym

VCX-40PV-C 1000V klasy T2 Professional

to zaawansowany technicznie i najwyższej jakości ochronnik przeznaczony do ochrony instalacji PV (fotowoltaicznych).

VCX-40PV-C 1000V klasy T2 – to ochronnik który jest zbudowany z wykorzystaniem specjalnego warystora (MOV) o dużym przepływie oraz iskiernika gazowego (GDT). Dlatego, użycie jednego lub dwóch warystorów może spełnić standardy, dla osiągnięcia wyników których których inni producenci potrzebują zastosować wiele warystorów. Użycie mniejszej ilości warystorów powoduje zmniejszenie wielkości ochronnika.

Nasz ochronnik ma szerokość 18 mm/1 pole, a całkowita szerokość 3 biegunów wynosi tylko 54 mm.

VCX-40PV-C 1000V klasy T Professional wyposażony jest w warystory (MOV) w modułach DC+ i DC– oraz iskiernik gazowy (GDT) w module PE – co skutecznie eliminuje problem starzenia się warystora pod wpływem tzw. prądu upływu i prądu roboczego.

Reasumując ochronnik VCX-40PV-C 1000V klasy T to:

1. Specjalny warystor o dużym przepływie;
2. Iskiernik gazowy (GDT) w module PE;
3. Opatentowany system wyłączania;
4. Podstawa w kształcie litery Y.
5. Wyjątkowo precyzyjna i zaawansowana wewnętrzna struktura.
6. Dedykowany jest do ochrony instalacji fotowoltaicznych.
7. Wykonany w technologii warystorowo-iskiernikowej (MOV+GDT+MOV)
8. VCX-40PV-C 1000V klasy T2 wyposażony jest w warystory (MOV) w modułach DC+ i DC– oraz iskiernik gazowy (GDT) w module PE co skutecznie eliminuje problem starzenia się iskiernika pod wpływem tzw. prądu upływu i prądu roboczego
9. Wyposażone są w wizualny wskaźnik działania: (zielony – ochrona, czerwony – brak ochrony)

DANE TECHNICZNE:

Klasa ochrony:  T2

Wykonanie: WATYSTOROWO-ISKIERNIKOWE (MOV+GDT+MOV)

Przyłącza max:  35mm2

Znamionowe napięcie pracy: Un 1000V DC

Prąd próbny: In(8/20)  20 kA

Prąd max:  Imax(8/20) 40 kA

Napięciowy poziom ochrony:  Up <4,0kV

Temperatura składowania: -30/+70°C

Temperatura otoczenia pracy: -30/+50°C

Klasa szczelności: IP 20
