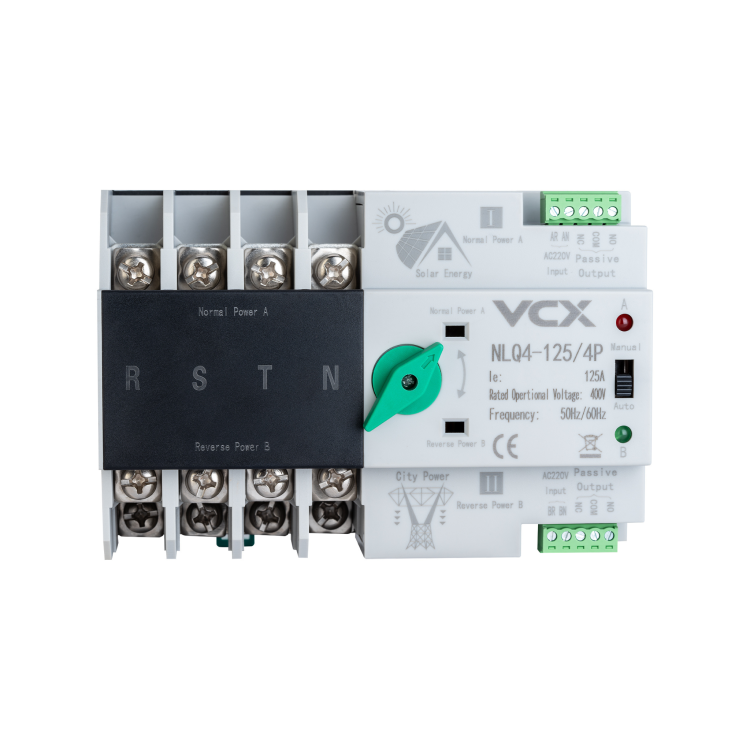

Automatyczny podwójny przełącznik zasilania PV 125A 4P

Automatyczny podwójny przełącznik zasilania PV NLQ4 125 4P 400V

• Automatyczny podwójny przełącznik zasilania nadaje się do awaryjnych systemów zasilania o częstotliwości 50 lub 60 Hz i znamionowym napięciu 400 V AC.
• Przełącznik jest głównie używany do testowania, czy główne źródło zasilania lub zasilanie awaryjne działa prawidłowo. Gdy normalne zasilanie jest nieprawidłowe, zasilanie awaryjne zaczyna działać natychmiast, co zapewnia ciągłość, niezawodność i bezpieczeństwo zasilania.
• NLQ4 charakteryzuje się solidną konstrukcją, niezawodną konwersją, wygodną instalacją i konserwacją oraz długą żywotnością.
• Jest szeroko stosowany w różnych sytuacjach, w których nie można dopuścić do awarii zasilania i może być obsługiwany elektrycznie lub ręcznie.
• Maksymalny prąd zarówno na 1 fazę oraz na 3 fazy wynosi 125 A

DANE TECHNICZNE:

• Prąd znamionowy Ie(A) – 125A
• Napięcie izolacji Ui – AC 690V, 50Hz
• Napięcie znamionowe Ue – AC400V, 50Hz
• Kategoria użytkowania – AC-31B
• Liczba biegunów – 4P
• Waga – 0,7 kg
• Żywotność: Przełączenie automatyczne 2000 / Przełączenie manualne 5000
• Znamionowy prąd zwarciowy Ig – 50 kA
• Urządzenie zabezpieczające przed zwarciem (bezpiecznik) – RT16-00-63A
• Znamionowe napięcie – 8 kV
  • wytrzymywane – Napięcie znamionowe sterujące Us: AC230 V/50 Hz;  Normalne warunki pracy: 85-110% Us
  • impulsowe – 2 przekaźniki, każdy z dwoma zestawami styków; pojemność styku przetwornika: AC220 V/50 Hz le=5y
• Obwód sterujący – <50ms
• Obwód pomocniczy – <50ms
• Czas konwersji stycznika – <50ms
• Czas operacji – <50ms
• Maksymalny przekrój przewodu – 16 mm²

KARTA KATALOGOWA

KK_AUTOMATYCZNY PRZELACZNIK ZASILANIA PV NLQ4 125 4P PL_EN

DEKLARACJA ZGODNOŚCI

DZ_nr 01.02.2025 Przelacznik zasilania NLQ4_PL

DZ_nr 01.02.2025 Przelacznik zasilania NLQ4_EN

INSTRUKCJA OBSŁUGI

NQL4-125 manual PL
