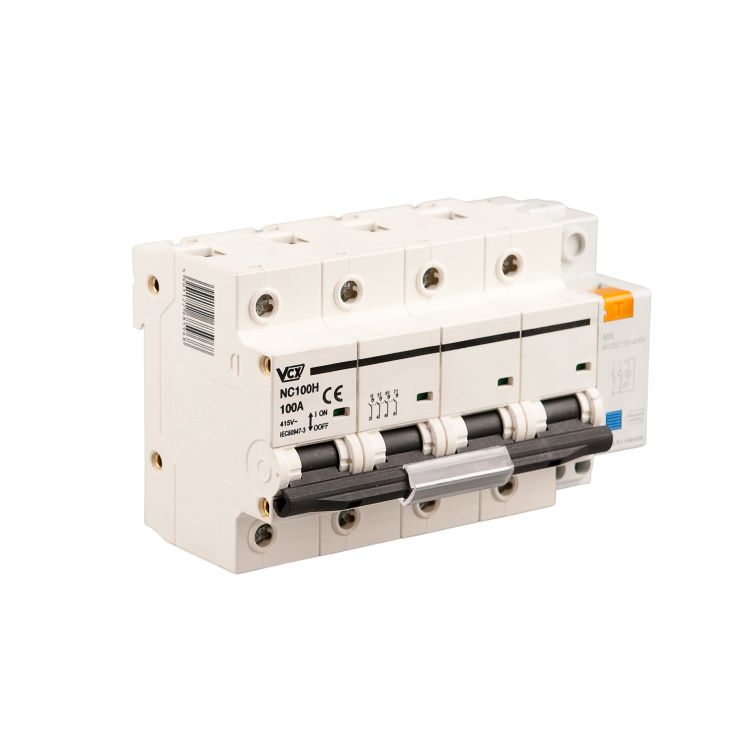

Rozłącznik izolacyjny 4P 100A z wyzwalaczem wzrostowym

Rozłącznik izolacyjny NC (ang. switch-disconnector)

łącznik elektryczny (rozłącznik) spełniający jednocześnie dwie funkcje:
• przewodzenia prądu w warunkach znamionowych, podczas przetężenia (w tym zwarcia, przez odpowiednio zdefiniowany czas) oraz rozłączania obwodu w warunkach znamionowych i zakłóceniowych,
• izolowanie, czyli spełnienie własności izolacyjnych zapewniających bezpieczną pracę obsługi.
Wyłączniki izolacyjne serii NC są przeznaczone jako wyłączniki główne obwodów elektrycznych działających pod napięciem 230/400 V AC 50/60 Hz i prądzie znamionowym 100 A,  a także łączenia obwodów elektrycznych pod obciążeniem.
Aparat spełniający powyższe wymagania według normy IEC/EN 60947-3 ma naniesioną  na obudowę przytoczoną normę oraz oznakowany jest odpowiednim symbolem.
Produkt może być montowany wyłącznie przez osoby uprawione.
Przed montażem należy odłączyć zasilanie.
Bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.
Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.

Produkt zintegrowany z wyzwalaczem 110 – 400V AC/DC

SPECYFIKACJA:

1. Rozłącznik izolacyjny:

• Prąd znamionowy: 100A
• Napięcie znamionowe: 415V
• Liczba biegunów: 4
• IP:20
• Przekrój przewodów pod zaciski: 25mm²

2. Wyzwalacz wzrostowy:

• Napięcie znamionowe – 110 – 400V AC/DC
• Liczba modułów – 1
• IP:20
• schemat podłączenia wyzwalacza:

KARTA KATALOGOWA

KK_ROZLACZNIK IZOLACYJNY Z WYZWALACZEM NC100H 4P PL_EN

DEKLARACJA ZGODNOŚCI

Deklaracja Zgodności Nr. 43.11.2020 z dn.2020-25-11 VCX sp. z o.o. – Rozłączniki izolacyjne NC
