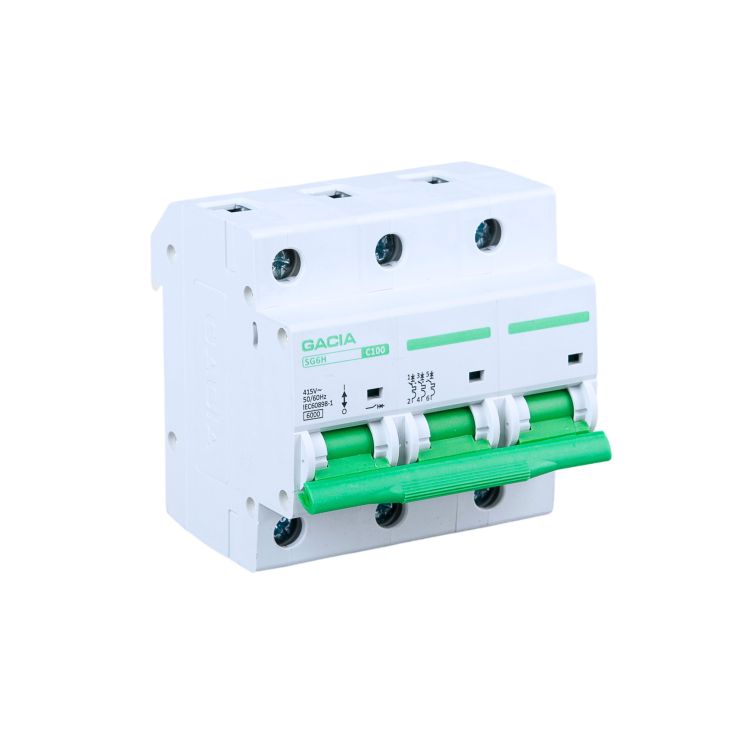

Wyłącznik nadmiarowo prądowy SG6H C 3P 125A

Wyłącznik instalacyjny SG6H

wyłącznik nadmiarowo-prądowy, wyłącznik instalacyjny typu DS nazywany też potocznie eską – to element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd płynący w tym obwodzie przekroczy wartość bezpieczną dla tego obwodu. Wyłączniki te przeznaczone są do sterowania i zabezpieczeń przed skutkami przetężeń (przeciążeń i zwarć) obwodów odbiorczych instalacji oraz urządzeń elektrycznych w gospodarstwach domowych i innych.
Wyłączniki nadprądowe SG6H stosuje się do ochrony przed przeciążeniem oraz przepięciem obwodów elektrycznych działających pod napięciem 415 V 50/60 Hz i prądzie znamionowym 80A, 100A, 125A.
Wyłączniki nadprądowe SG6H mogą być również używane sporadycznie jako wyłącznik główny obwodu.
Wykonanie zgodnie z normą IEC/EN 60898-1. Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.
Wyłącznik instalacyjny SG6H może być montowany wyłącznie przez osoby uprawione.
Przed montażem należy odłączyć zasilanie.
Wyłącznik instalacyjny 3- biegunowy C125A zapewnia bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.

DANE TECHNICZNE:

• prąd znamionowy: 125A
• charakterystyka: C
• znamionowa odporność impulsowa (1,2/50) Uimp: 6000
• napięcie znamionowe Ue: 415 V
• izolacja znamionowa Ui: 500 V
• częstotliwość prądu Hz: 50/60
• żywotność elektryczna: 6000
• żywotność mechaniczna: 100000
• wskaźnik pozycji pracy: tak
• stopień ochrony: IP 20
• temp. składowania: -30/+70°C
• temp. pracy: -30/+50°C
• maksymalny przekrój przewodów łączeniowych: 25 mm2
• moment dokręcenia zacisków łączeniowych: 3Nm

KARTA KATALOGOWA

KK_WYLACZNIK NADPRADOWY_SG6H PL_EN

DEKLARACJA ZGODNOŚCI

Deklaracja Zgodności Nr. 31.11.2020 z dn.2020-25-11 VCX sp. z o.o. – Wyłaczniki nadprądowe SG6H

DZ Wylaczniki-nadpradowe-SG6H_EN
