Wyłącznik nadprądowy, 10 kA, C, 3P, 32A

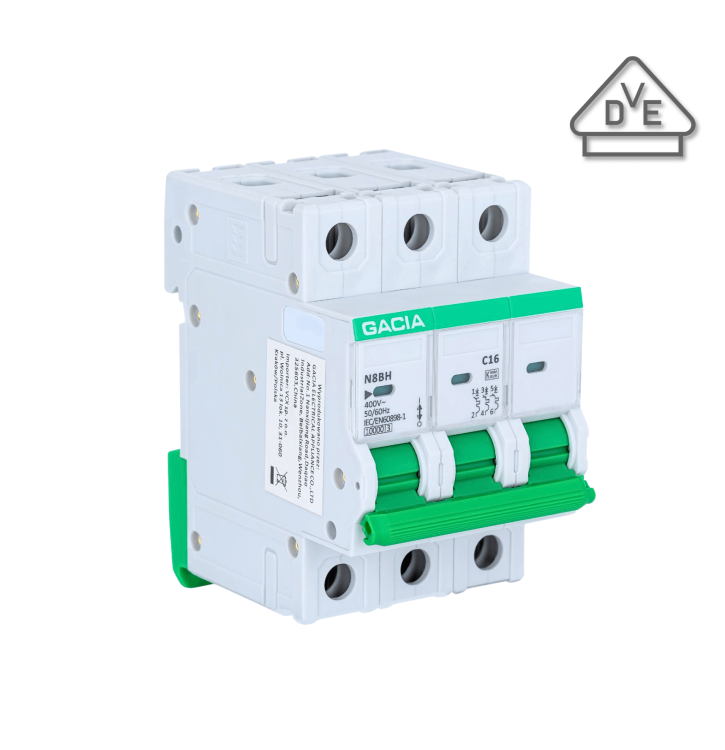

Wyłącznik nadprądowy N8BH

Wyłącznik instalacyjny N8BH – to element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd płynący w tym obwodzie przekroczy wartość bezpieczną dla tego obwodu. Wyłączniki te przeznaczone są do sterowania i zabezpieczeń przed skutkami przetężeń (przeciążeń i zwarć) obwodów odbiorczych instalacji oraz urządzeń elektrycznych w gospodarstwach domowych i innych.

•Wyłączniki instalacyjne N8BH stosuje się do ochrony przed przeciążeniem oraz przepięciem obwodów elektrycznych działających pod napięciem 230/400 V 50/60 Hz i prądzie znamionowym w zakresie 16A do 63A.
•Wyłączniki instalacyjne N8BH mogą być również używane sporadycznie jako wyłącznik główny obwodu.
•Wykonanie zgodnie z normą IEC/EN 60898-1. O Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.
•Posiadają certyfikat DIN EN 60898-1 (VDE 0641-11):2020-11;
•Wyłącznik instalacyjny N8BH może być montowany wyłącznie przez osoby uprawione.
•Przed montażem należy odłączyć zasilanie.
•Wyłącznik instalacyjny N8BH zapewnia bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.

DANE TECHNICZNE:

• prąd znamionowy: 32A
• charakterystyka: C
• znamionowa odporność impulsowa Uimp: 4kV
• znamionowa zdolność zwarciowa Icn: 10000 A
• napięcie znamionowe Ue: 400 V
• izolacja znamionowa Ui: 500 V
• częstotliwość prądu Hz: 50/60
• żywotność mechaniczna/elektryczna: 18000/8000
• wskaźnik pozycji pracy: tak
• stopień ochrony: IP 20
• temp. składowania: -30/+70°C
• temp. pracy: -30/+50°C
• maksymalny przekrój przewodów łączeniowych: 35 mm2
• moment dokręcenia zacisków łączeniowych: 3Nm
• możliwość podłączenia za pomocą szyn grzebieniowych: tak
