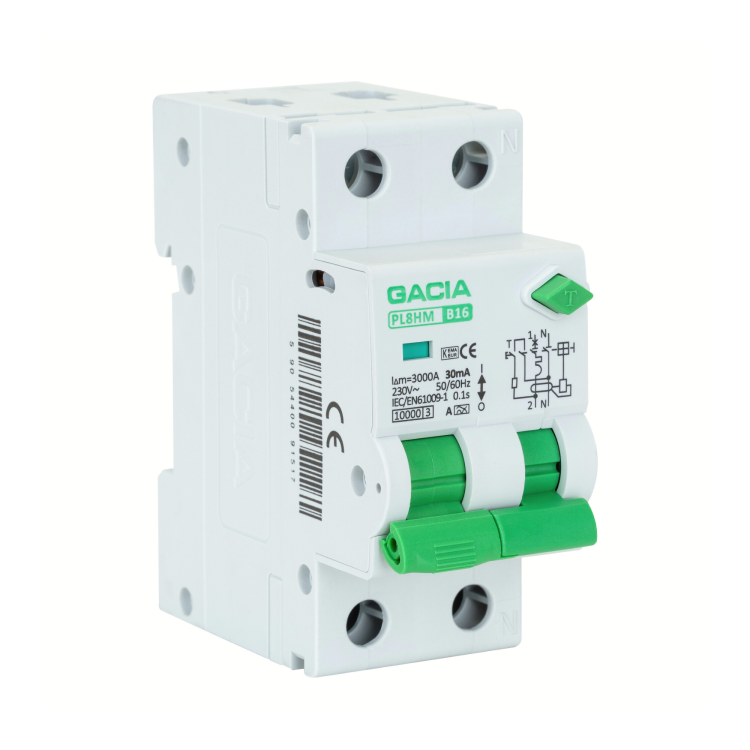

Wyłącznik różnicowoprądowy z członem nadprądowym elektromagnetyczny B16A, 30mA, 1P+N, typ A

Wyłącznik różnicowoprądowy z członem nadprądowym ELEKTROMAGNETYCZNY PL8HM 1PN B16 30MA A

Wyłącznik różnicowoprądowy z członem nadprądowym PL8HM typ A – dedykowany do ochrony urządzeń przy uszkodzeniu i zalaniu, ochrony przed porażeniem prądem elektrycznym oraz posiada funkcje zabezpieczeniową przed zwarciem/przeciążeniową.

Wyłącznik różnicowoprądowy z członem nadprądowym PL8HM typ A znajduje także zastosowanie w budownictwie, przemyśle, systemach oświetlenia i systemach dystrybucji jako włącznik / wyłącznik obwodów.

Wyłącznik różnicowoprądowy z członem nadprądowym PL8HM typ A jest używany w obwodach elektrycznych o następujących parametrach:

• zasilanych prądem AC 50/60Hz
• napięciu znamionowym 230V
• prądzie zmianowym do 16A.

DODATKOWE INFORMACJE:

• spełnia standardy IEC/EN61009-1

• może być montowany wyłącznie przez osoby uprawione

• Przed montażem należy odłączyć zasilanie

• bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów

• w celu poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.

DANE TECHNICZNE:

• typ: A
• prąd znamionowy: 16A
• charakterystyka: B
• znamionowy prąd różnicowy A: 30mA
• czas wyzwolenia: 0,1 s
• stopień zanieczyszczenia: 2
• napięcie znamionowe Ue: 230V
• izolacja znamionowa Ui: 400V
• częstotliwość prądu Hz: 50/60
• żywotność mechaniczna: 2000
• wskaźnik pozycji pracy: tak
• stopień ochrony: IP 20
• temp. składowania: -30/+70°C
• temp. pracy: -30/+50°C
• maksymalny przekrój przewodów łączeniowych:25 mm2
• moment dokręcenia zacisków łączeniowych: 3Nm
• możliwość podłączenia za pomocą szyn grzebieniowych: tak

KARTA KATALOGOWA

KK_WYLACZNIK ROZNICOWOPRADOWY Z CZLONEM PL8HM 1PN B16 30mA A PL_EN

DEKLARACJA ZGODNOŚCI

DZ_Wylaczniki_PL8HT_PL8HM_PL

DZ_Wyłaczniki_PL8HT_PL8HM_EN

DZ_Wylaczniki_PL8HT_PL8HM_DE
