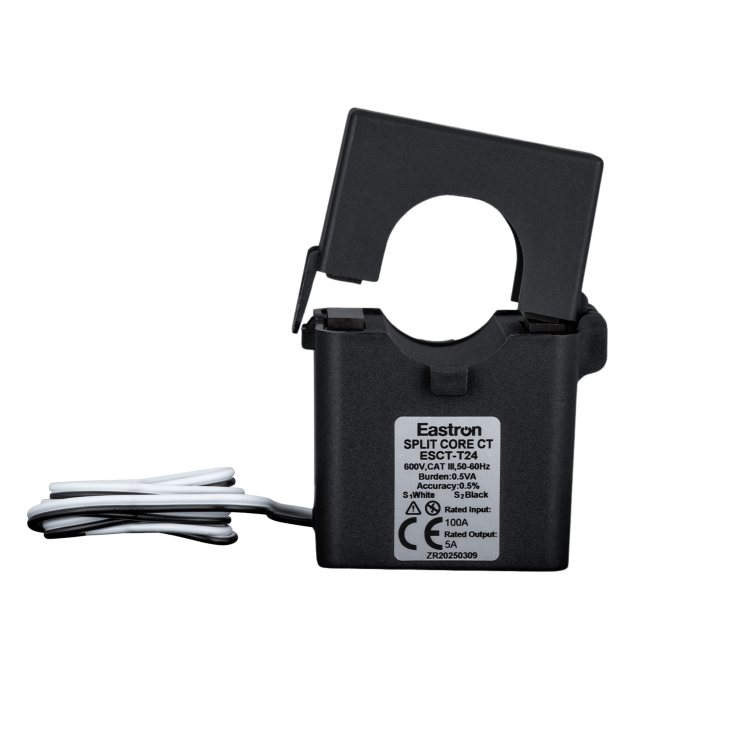

Przekładnik prądowy CT24 z dzielonym rdzeniem 100A/5A

PRZEKŁADNIK PRĄDOWY Z DZIELONYM RDZENIEM CT24 100A/5A

Przekładniki prądowe EASTRON CT24 z dzielonym rdzeniem i wyjściem 5A, zaprojektowane z myślą o szybkiej i łatwej instalacji. Konstrukcja typu split-core umożliwia bezkontaktowy pomiar prądu poprzez indukcję pola magnetycznego, bez konieczności wyłączania instalacji ani rozłączania przewodu pierwotnego na czas montażu przekładnika. Takie rozwiązanie zapewnia bezpieczny, wygodny i mobilny pomiar prądu.

Przekładnik prądowy CT24 to transformator służący do obniżenia prądu w obwodzie głównym do standaryzowanej wartości (np. 5A), co pozwala na bezpieczny i precyzyjny pomiar przy użyciu liczników energii, takich jak SDM630 MCT Modbus.

CECHY PRODUKTU:

• Dzielony rdzeń – szybki montaż bez konieczności rozłączania instalacji
• Kompatybilność z licznikami energii, np. Eastron SDM630 MCT Modbus
• Wyjście wtórne: 5A
•  Długość przewodu: 1 metr

DANE TECHNICZNE:

• Prąd znamionowy: 100A
• Prąd wyjściowy: 5A
• Długość przewodu: 1 m
• Typ przekładnika: dzielony rdzeń (split-core)
• Średnica otworu: Ø 24mm
• Częstotliwość: 50Hz – 60Hz
• Dokładność: Klasa 0,5 lub 1 od 20% do 120% prądu znamionowego
• Kąt fazowy: mniej niż 2 stopnie przy 50% prądu znamionowego
• Napięcie izolacji: 600 V AC
• Maksymalne napięcie pierwotne: 5000V AC (przewód izolowany)
• Wytrzymałość dielektryczna: 2,5 kV / 1mA / 1min
• Temperatura pracy: -15°C do +75°C.
• Wilgotność pracy: <85%
• Materiał obudowy: PC / UL94-V0
