SDM72 DR (MID) Licznik energii trójfazowy z funkcją resetu

Model SDM72 DR

mierzy i wskazuje pobór energii czynnej (kWh) oraz moc (W). Model wyposażony w opcje resetowania wskazania poboru energii czynnej.

Liczniki są zgodne z Unijną Dyrektywą 2004/22/WE, nazywaną dyrektywą MID – Measuring Instrument Directive (pol.: dyrektywa dotycząca urządzeń pomiarowych) z dnia 31 marca 2004 roku.

Licznik serii 72 wyposażony jest w całkowicie odseparowane od obwodu urządzenia wyjście impulsowe, generujące impulsy w zależności o ilości zużytej energii, umożliwiające podłączenie urządzenia zliczającego.

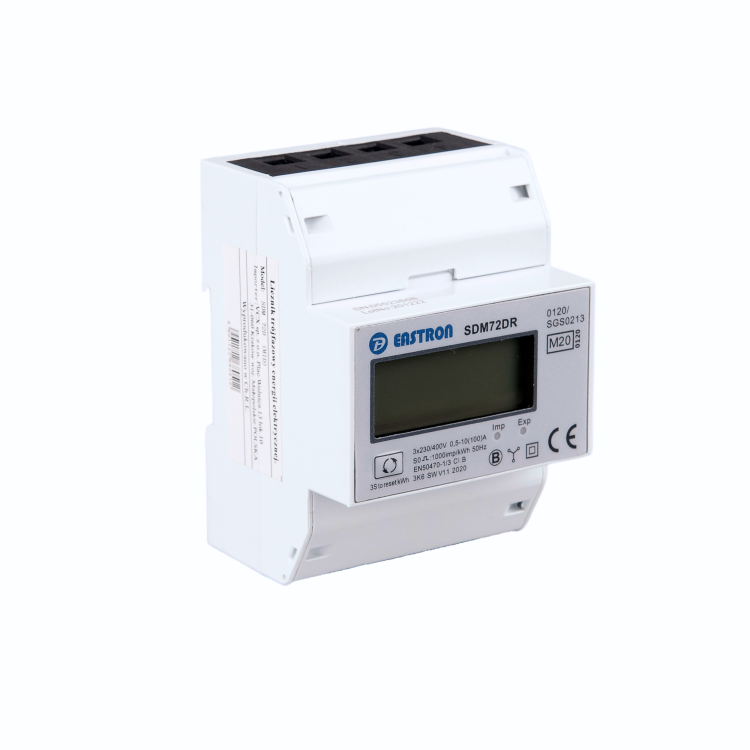

Trójfazowy licznik energii elektrycznej SDM72 DR

• dokładność klasa 1
• standard międzynarodowy dokładności pomiaru energii czynnej IEC 62053-21/EN EN50470-1/3
•  temperatura pracy -20°C/+ 55°C
•  temperatura magazynowania -40°C / + 70°C
•  temperatura referencyjna +23°C +/- 2°C
•  wilgotność podczas pracy ≤90%
•  wilgotność podczas magazynowania ≤95%
•  czas uruchomienia 10 sekund
• ochrona przed wnikaniem wody i pyłu IP51
•  środowisko mechaniczne M1
•  stopień ochrony II
• maksymalny przekrój przewodów pod zaciski – 25 mm²

WYŚWIETLACZ

• Model wyposażony w opcje resetowania wskazania pomiaru zsumowanej energii czynnej pobranej (kWh) – podobnie jak licznik w samochodzie
• Domyślnie wyświetlana jest całkowita energia czynna pobrana (kWh)
• Wyświetla energię czynną (kWh) oraz moc (W)

Przycisk umieszczony na froncie licznika spełnia następujące funkcje:

• krótkie naciśniecie powoduje zmianę wskazywanego parametru
• długie naciśnięcie i przytrzymanie przez 3 sekundy wywołuje opcje resetowania wskazania.

KARTA KATALOGOWA

KK_ LICZNIKI EN. TROJFAZOWE SDM 72 D -DR-BI MID PL_EN

DEKLARACJA ZGODNOŚCI

DZ-Liczniki_SDM_PL

DZ_Liczniki_SDM_EN

INSTRUKCJA OBSŁUGI

LICZNIK-ENERGII-SDM-72-DR-BI-D-–-INSTRUKCJA-OBSLUGI

USER MANUAL

manual SDM72D MID_ SDM72DR MID_SDM72 BI MID
