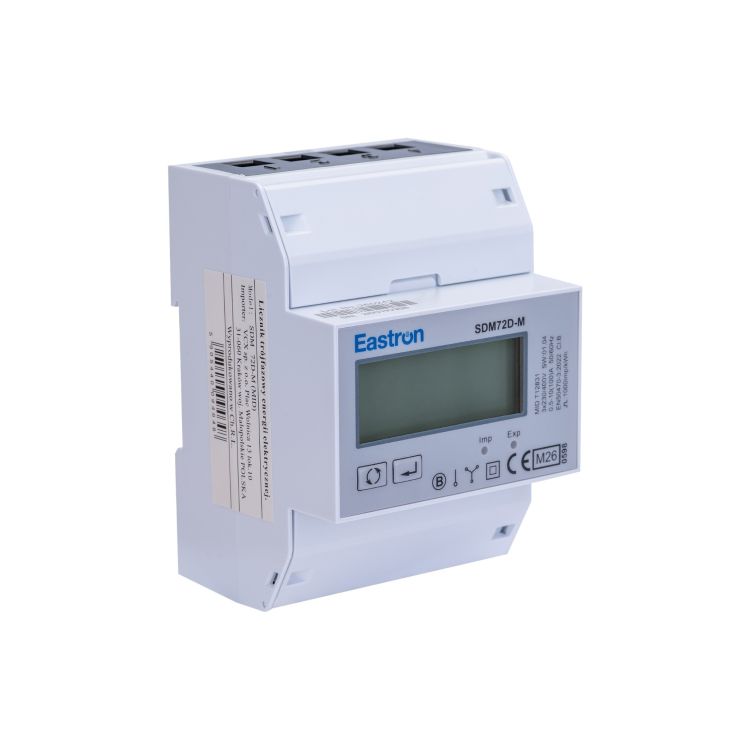

Licznik energii trójfazowy SDM 72 DM MID Modbus

Licznik SDM 72 DM – Modbus mierzy i wyświetla charakterystykę zasilania trójfazowego czteroprzewodowego (3P4W).

• Umożliwia bezpośredni pomiar prądu do 100 A, bez konieczności stosowania przekładników prądowych (CT).
• Mierzy i wyświetla napięcie (V), prąd (A), częstotliwość (Hz), współczynnik mocy (PF), moc czynną (W), moc bierną (Var), energię czynną (kWh) oraz energię bierną (kVarh).
• Licznik umożliwia pomiar energii pobranej (import) oraz oddanej (export) – pomiar dwukierunkowy.
• Licznik energii z możliwością resetu wskazań.
• Posiada wbudowany interfejs komunikacyjny RS485 (Modbus RTU) oraz wyjście impulsowe, umożliwiające integrację z systemami monitoringu energii.

Dane techniczne:

• Napięcie AC (Un): 3×230(400)V; 230V
• Zakres napięcia: 100–277 V L-N
• Prąd bazowy (Ib/Iref): 10A
• Maks. Prąd (Imax): 100A
• Min. Prąd (Imin): 5% Ib/Iref (0,5 A) 0,4%
• Prąd rozruchowy: ≤ 2 W/10 VA dla obwodu pomiarowego napięcia / ≤ 2 VA dla obwodu pomiarowego prądu
• Częstotliwość: 50/60 Hz ±2%
• Wytrzymałość napięcia prądu przemiennego: 4 kV przez 1 minutę
• Wytrzymałość na napięcie impulsowe: 6 kV-1,2/50 μS przebieg 30
• Wytrzymałość na przeciążenie prądowe: Imax przez 0,01 s
• Wyświetlacz: Wyświetlacz LCD z podświetleniem
• Maksymalny odczyt: 999999,9 kWh/kVArh

Środowisko:

• Temperatura pracy: Od -40°C do +70°C
• Temperatura przechowywania i transportu: Od -40°C do +80°C
• Temperatura odniesienia: 23°C±2°C
• Wilgotność względna: 0 do 95%, bez kondensacji do
• Wysokość: 2000m
• Czas rozgrzewania: 5s
• Kategoria instalacji: CAT III
• Kategoria użytkowania: UC2
• Klasa ochrony izolacji: Klasa II (bez uziemienia)
• Środowisko mechaniczne: M1
• Środowisko elektromagnetyczne: E2
• Stopień zanieczyszczenia: 2
• Lokalizacja: suchy

Dane mechaniczne:

• Wymiary szyny DIN: 100 x 72 x 66 mm (wys. x szer. x gł.) DIN 43880
• Montaż: Szyna DIN 35 mm (ścienna lub szafkowa)
• Materiał: samogasnący UL94V-0
• Ochrona przed wnikaniem pyłu i wody: IP51 Wyświetlacz przedni, obudowa miernika nieposiadająca stopnia ochrony. Należy zainstalować w obudowie o odpowiednim stopniu ochrony IP.
