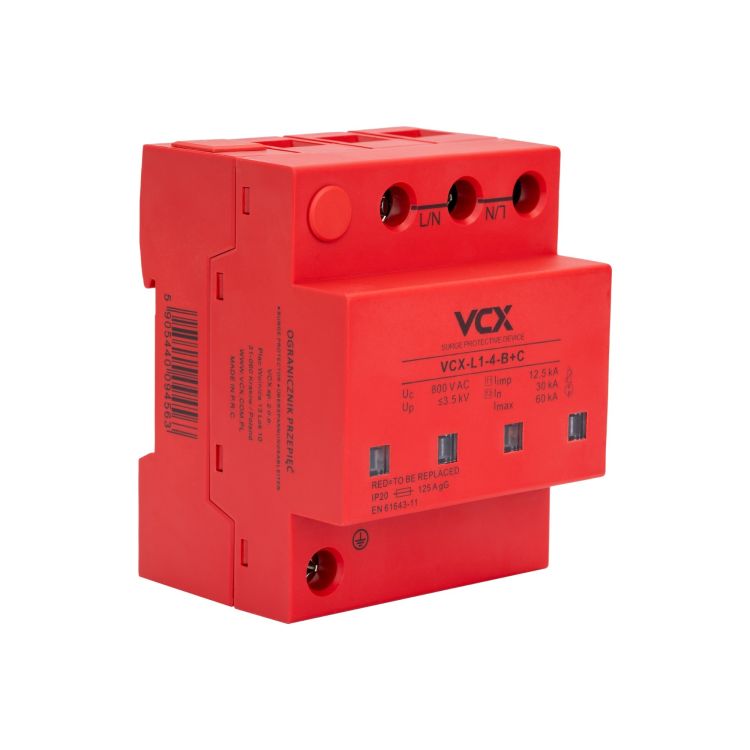

VCX Ogranicznik przepięć AC T1T2 (B+C) 800V 12,5kA kombinowany MOV + GDT Professional

Ogranicznik przepięć AC Typ 1+2 (klasa B+C), 800 V PROFESSIONAL – technologia MOV + GDT

Ogranicznik przepięć przeznaczony do ochrony niskonapięciowych instalacji prądu przemiennego przed prądami udarowymi pochodzenia piorunowego oraz przepięciami łączeniowymi. Urządzenie wykorzystuje hybrydową technologię ochrony, łączącą iskiernik gazowy (GDT) oraz warystory (MOV), co zapewnia wysoką zdolność odprowadzania energii oraz skuteczne ograniczenie poziomu napięcia resztkowego.

Najważniejsze cechy:

• Typ T1+T2 (klasa B+C)
• Wykonanie warystorowo – iskiernikowe (GDT + MOV)
• Wysoka zdolność odprowadzania prądów udarowych
• Szybki czas reakcji i niski poziom napięcia resztkowego
• Zastosowanie w instalacjach przemysłowych, komercyjnych i PV (strona AC)
• Kompatybilność z układami sieci TN i TT
• Przystosowany do pracy w rozdzielnicach głównych i punktach przyłączenia
• Urządzenie przeznaczone wyłącznie do pracy po stronie AC.

Zastosowanie:

• strona AC farm fotowoltaicznych
• przemysłowe systemy dystrybucji energii AC
• główne rozdzielnice budynków
• wejścia zasilania w centrach danych i zakładach przemysłowych

Zastosowanie w instalacjach PV (tylko strona AC):

• wyjście falownika PV
• rozdzielnice AC
• punkt przyłączenia do sieci

Kompatybilność sieci:

• TN
• TT (ogranicznik należy instalować za wyłącznikiem różnicowoprądowym)

DANE TECHNICZNE:

• Klasa ochrony: T1+T2
• Wykonanie: warystorowo – iskiernikowe (MOV + GDT)
• Przyłącza max: 35 mm²
• Maksymalne napięcie pracy trwałej: Uc 800V AC
• Napięcie znamionowe: Un: 4P~720V
• Prąd próbny: In (8/20) 30 kA
• Prąd max: Imax (8/20) 60 kA
• Prąd impulsowy: Iimp (10/350) 12,5 kA
• Napięciowy poziom ochrony: Up <3,5 kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20
