Ogranicznik przepięć B+C 4P (T1+T2) 7kA, AC Professional

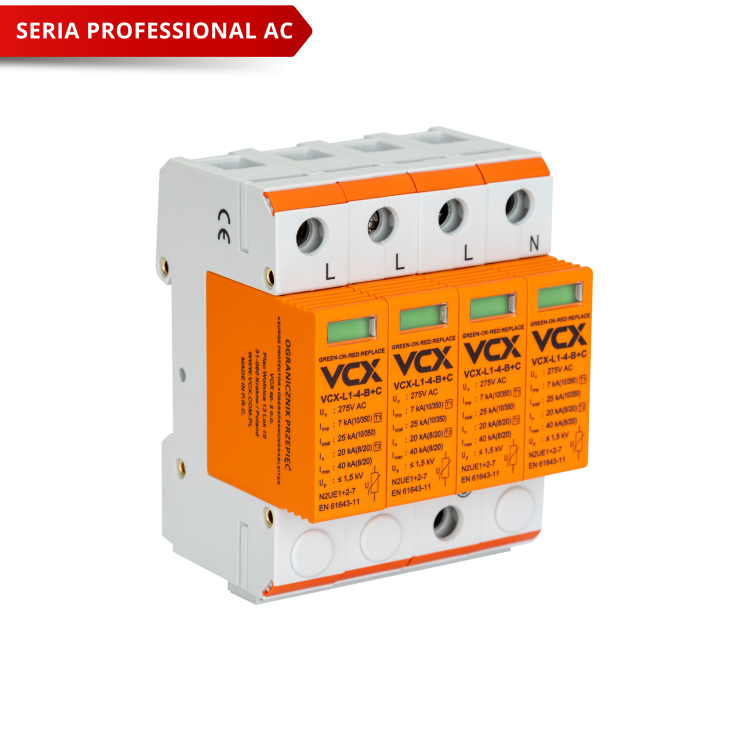

Ogranicznik przepięć VCX-L1-4-B+C 7kA Professional

Z dumą prezentujemy ulepszoną wersję naszego koronnego ogranicznika przepięć AC T1T2 7kA – model VCX-L1-4-B+C Professional, którym udowadniamy, że najwyższa jakość, parametry i precyzja wykonania, może być zaoferowana w przystępnej cenie.

W ograniczniku zastosowaliśmy warystory o najwyższej światowej klasie jakości – będące owocem japońskiej myśli technicznej oraz tajwańskiej technologii i precyzji produkcji.

Nasz producent warystorów jest dostawcą najbardziej renomowanych zachodnioeuropejskich marek – a od teraz także naszym i Waszym.

Model VCX-L1-4-B+C Professional, został także przebadany przez polską jednostkę certyfikowaną – Biuro Badań Jakościowych Stowarzyszenia Elektryków Polskich, z wynikiem pozytywnym.

Wyposażone są w wizualny wskaźnik działania:

• zielony – ochrona
• czerwony – brak ochrony

DANE TECHNICZNE:

• Zgodność z normą: PN-EN 61643-11
• Klas próby SPD: Typ 1+ Typ 2 / klasa I + klasa II
• Typ sieci: TN-S/TT
• Liczba biegunów: 4
• Napięcie znamionowe AC, UN : 230/400 V (50/60Hz)
• Największe napięcie pracy ciągłej, UC : 275V
• Całkowity prąd udarowy (10/350 μs) [L1+L2+L3+N-PE], Itotal : 25 kA
• Udarowy prąd wyładowczy (10/350 μs) [L/N-PE], Iimp : 7 kA
• Znamionowy prąd wyładowczy (8/20 μs) [L/N-PE] In : 20 kA
• Napięciowy poziom ochrony UP: (L-PE)/(N-PE) Up:In:20 kA(8/20 μs )≤1,5kV
(L-PE)/(N-PE) Up:Imax:40 kA(8/20 μs ) ≤2,0kV
• Czas zadziałania tA: <25 ns
• Prąd upływu przy napięciu znamionowym Ipe : <1.6mA
• Maksymalny bezpiecznik: 125 gL/gG
• Wykonanie: warystorowe
• Moduł: wymienny
• Lokalizacja: Wnętrzowa,
• Stopień ochrony, IP 20. Produkt jest przeznaczony do pracy w miejscach, w których nie występuje wilgoć i zanieczyszczenia.
• Temperatura i wilgotność pracy: -40 to +80o C, max. Wilgotność 90%
• Waga: 570g

KARTA KATALOGOWA

KK_OGR. PRZ. BC4P 7KAPL_EN

DEKLARACJA ZGODNOŚCI

DZ nr 21.05.2024_Ochronniki VCX-P VCX-L1 VCX-PV_PL

DZ nr 21.05.2024_Ochronniki VCX-P VCX-L1 VCX-PV_EN

RAPORT Z BADAŃ BBJ

Raport z badań BBJ ochronnika VCX 7kA

Raport z badań BBJ ochronnika VCX 7kA Eng
