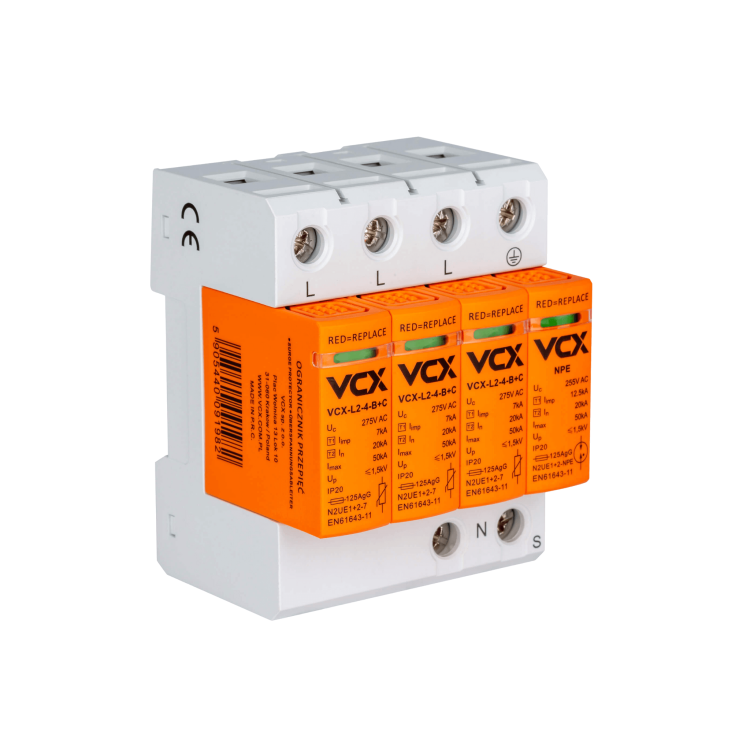

Ogranicznik przepięć z iskiernikiem klasy T1T2 (B+C) 3P + NPE, AC

Modułowe ochronniki przepięć VCX-BC+NPE klasy T1T2

dedykowane są do ochrony instalacji zasilających nN przed skutkami przepięć indukowanych i łączeniowych. Mogą być instalowane do sieci TN-S, TN-C, IT, TT. Powinny być  stosowane jako jednocześnie pierwszy i drugi stopień ochrony w tablicach piętrowych, podrozdzielniach. Ograniczniki przepięć montowane są w miejscach wprowadzeń instalacji elektrycznej do budynku. Zapewniają kompletną ochronę instalacji elektrycznej oraz zasilanych z niej urządzeń elektrycznych przed działaniem części prądu piorunowego oraz innego rodzaju przepięciami. Redukują przepięcia i sprowadzają do ziemi prądy udarowe pochodzące od obu rodzajów przepięć – bezpośrednich oraz pośrednich. Zapewniają jednocześnie dwustopniowy poziom ochrony. Stosowanie modułowych ochronników przepięć VCX-BC + NPE klasy T1T2 nie wymaga używania dławików odsprzęgających. Zapewniają skuteczną ochronę komputerów, urządzeń RTV/AGD i itp.

Wyposażone są w wizualny wskaźnik zadziałania:

• zielony – ochrona
• czerwony – brak ochrony

DANE TECHNICZNE:

• Klasa ochrony: T1 T2
• Wykonanie: warystorowo – iskiernikowe
• Przyłącza max: 35mm2
• Maksymalne napięcie pracy:
  • Uc 275 V AC (L1/L2/L3 → N)
  • Uc 255 V AC (N → PE)
• Prąd próbny: In(8/20) 20 kA
• Prąd max: Imax(8/20) 50 kA
• Prąd impulsowy:
  • Iimp (10/350) 7kA (L1/L2/L3 → N)
  • Iimp (10/350) 12,5kA (N → PE)
• Napięciowy poziom ochrony: Up <1,5kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności:  IP 20
