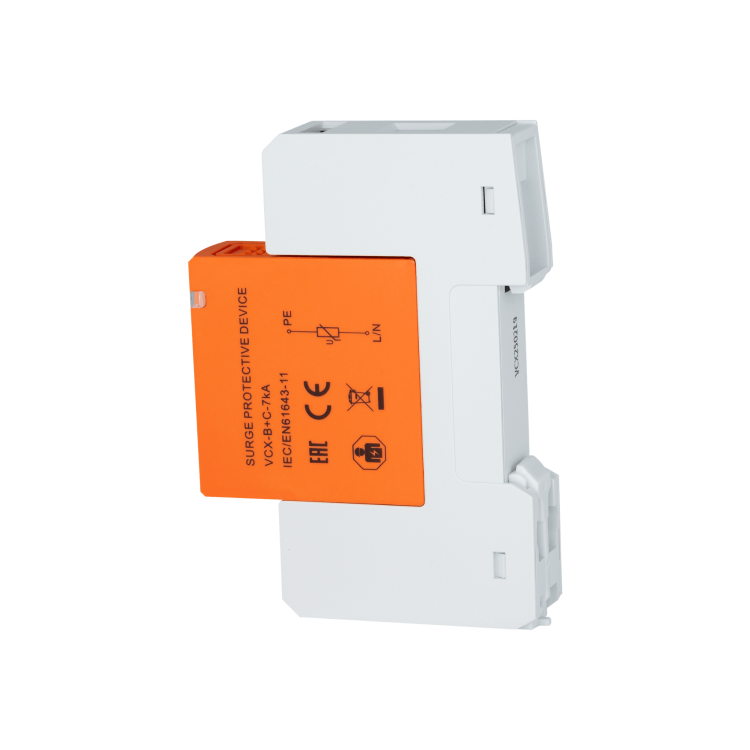

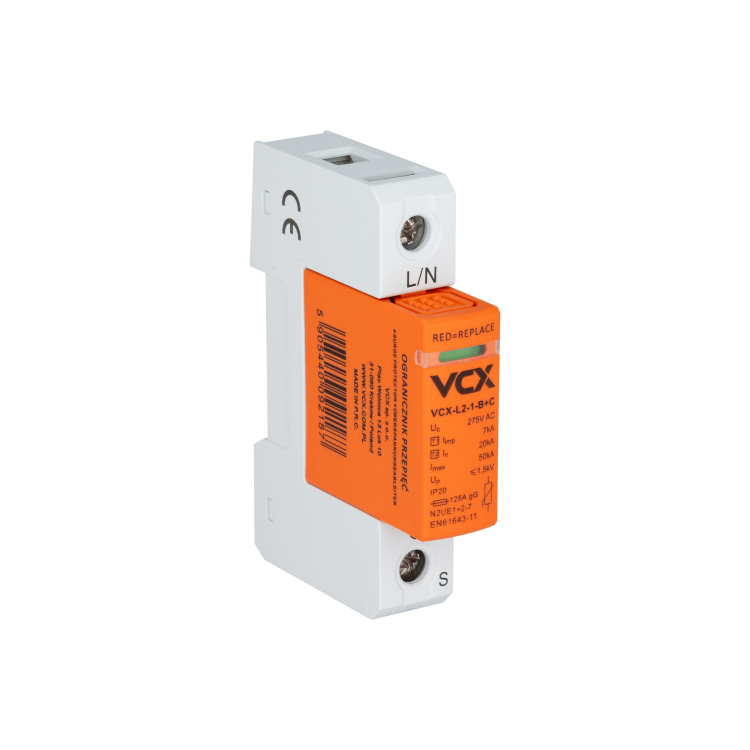

Ogranicznik przepięć T1T2 (B+C) 1P 7kA, AC

Modułowe ochronniki przepięć VCX-L2-B+C klasy T1 T2 dedykowane są  do ochrony instalacji zasilających nN przed skutkami przepięć indukowanych  i łączeniowych.

Mogą być instalowane do sieci typu TN-S, TN-C, IT.

Powinny być  stosowane jako jednocześnie pierwszy i drugi stopień ochrony  w tablicach piętrowych, podrozdzielniach. Ochronniki powinny być zamontowane w miejscach wprowadzeń instalacji elektrycznej do budynku. Zapewniają kompletną ochronę instalacji elektrycznej oraz zasilanych z niej urządzeń elektrycznych przed działaniem części prądu piorunowego oraz innego rodzaju przepięciami.

Redukują przepięcia i sprowadzają do ziemi prądy udarowe pochodzące od obu rodzajów przepięć – bezpośrednich oraz pośrednich. Zapewniają jednocześnie dwustopniowy poziom ochrony.

Stosowanie modułowych ochronników przepięć nie wymaga używania dławików odsprzęgających.

Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

Opis techniczny:

• Klasa ochrony: T1 T2
• Wykonanie: warystorowe
• Przyłącza max: 35 mm2
• Maksymalne napięcie pracy: Uc 275V AC
• Prąd próbny: In(8/20): 20 kA
• Prąd max: Imax(8/20): 50 kA
• Prąd impulsowy Iimp(10/350): 7kA
• Napięciowy poziom ochrony: Up <1,5kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20
