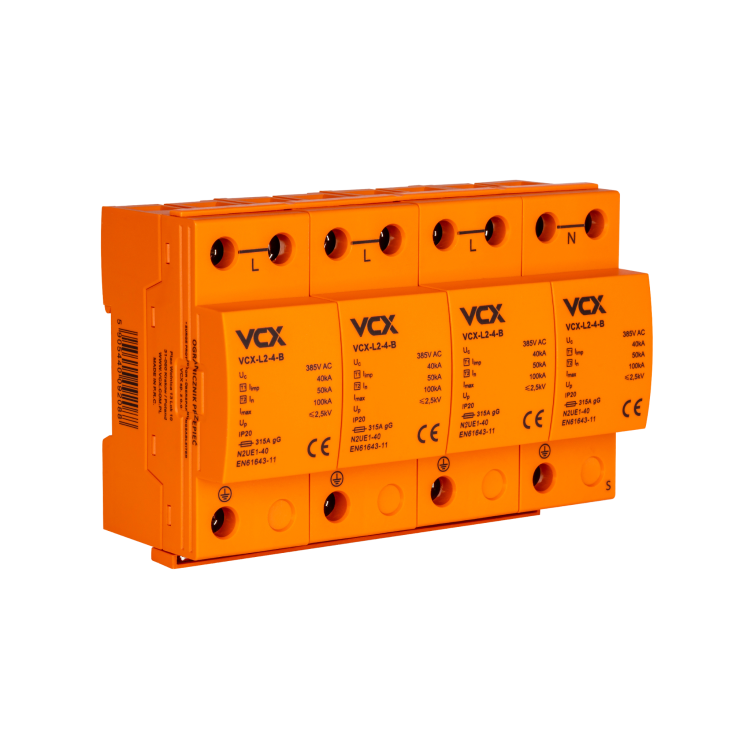

Ogranicznik przepięć L2 klasy T1 (B) 4P 40kA GDT z iskiernikiem gazowym

Ogranicznik AC 4p z iskiernikiem gazowym GDT klasy T1 AC – to poszerzenie naszej oferty o nieoferowane dotychczas ograniczniki AC klasy T1  (iskiernik gazowy – GDT).

Cechą wyróżniającą ogranicznik jest wysoka wytrzymałość na prąd udarowy Iimp(10/350) na poziomie  aż do 40kA co pozwala na zabezpieczenie szczególnie wymagających instalacji elektrycznych.

• Dedykowane są do ochrony instalacji zasilających nN przed skutkami przepięć indukowanych i łączeniowych. Mogą być instalowane do sieci typu: TN-S, TN-C, IT, TT.
• Ograniczniki przepięć typu T1 są pierwszym stopniem ochrony.
• Ograniczniki typu T1 stosuje się w przypadku gdy w obiekcie  funkcjonuje zewnętrzna instalacja odgromowa lub gdy zasilanie budynku jest oparte na linii napowietrznej.
• Ograniczniki typu T1 stosuje się w  przypadku gdy w obiekcie  występują elementy zabudowy dachowej
• Ograniczniki typu T1 stosuje się w przypadku gdy  przepięcia mogą się dostać do budynku przewodem ochronnym z zewnętrznej instalacji odgromowej sąsiedniego budynku.

Opis techniczny:

• Klasa ochrony: T1
• Wykonanie: iskierniowe
• Przyłącza max: 35mm2
• Maksymalne napięcie pracy: Uc 385 V AC
• Prąd próbny: In(8/20) 50 kA
• Prąd max: Imax(8/20) 100 kA
• Prąd impulsowy: Iimp(10/350) 40kA
• Napięciowy poziom ochrony: Up <2,5kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20
