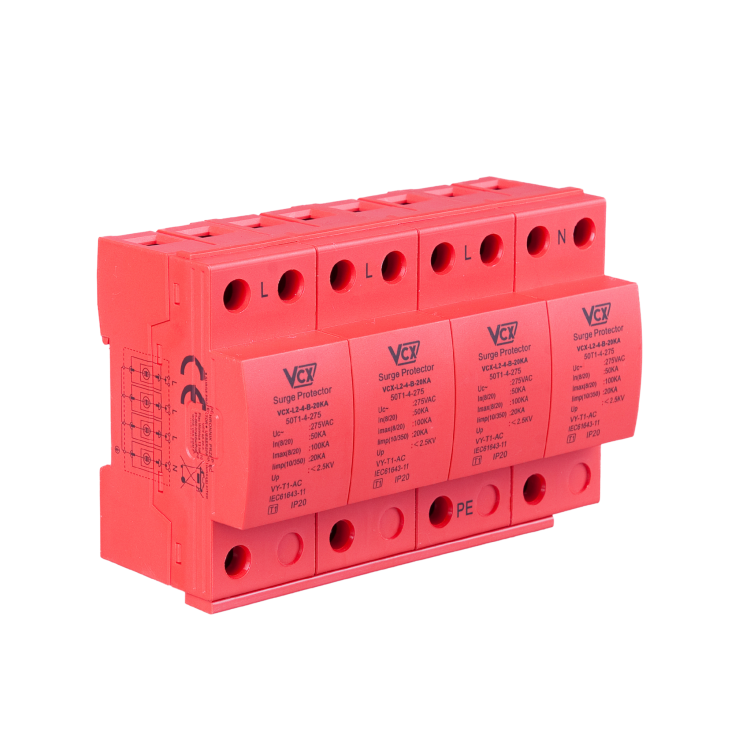

Ogranicznik przepięć L2 klasy T1 (B) 4P 20kA iskiernikowy

Ogranicznik AC 4p iskiernikowy klasy T1  AC

to poszerzenie naszej oferty o nieoferowane dotychczas ograniczniki AC klasy T1  (iskiernikowe).

Cechą wyróżniającą ogranicznik jest wysoka wytrzymałość na prąd udarowy Iimp(10/350) na poziome 20kA co pozwala na zabezpieczenie szczególnie wymagających instalacji elektrycznych.

Dedykowane są do ochrony instalacji zasilających nN przed skutkami przepięć indukowanych i łączeniowych. Mogą być instalowane do sieci typu: TN-S, TN-C, IT, TT.

Ograniczniki przepięć typu T1 są pierwszym stopniem ochrony.

Stosuje się je w przypadku, gdy

• w obiekcie  funkcjonuje zewnętrzna instalacja odgromowa lub gdy zasilanie budynku jest oparte na linii napowietrznej
•  w obiekcie  występują elementy zabudowy dachowej
•   przepięcia mogą się dostać do budynku przewodem ochronnym z zewnętrznej instalacji odgromowej sąsiedniego budynku

DANE TECHNICZNE:

• Klasa ochrony: T1
• Wykonanie: iskierniowe
• Przyłącza max: 35mm2
• Maksymalne napięcie pracy: Uc 275 V AC
• Prąd próbny: In(8/20) 50 kA
• Prąd max: Imax(8/20) 100 kA
• Prąd impulsowy: Iimp(10/350) 20kA
• Napięciowy poziom ochrony: Up <2,5kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20
