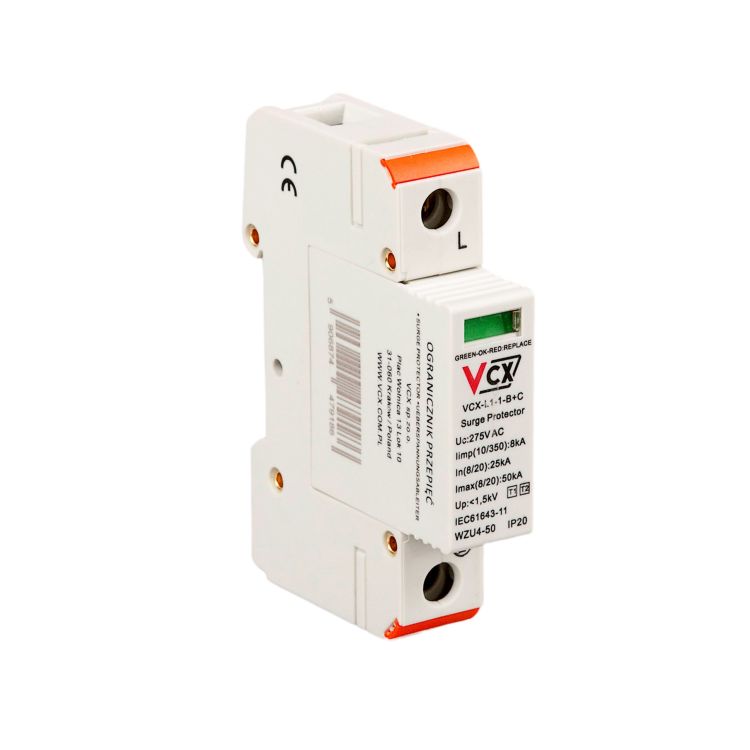

Ogranicznik przepięć klasy T1T2T3 (B+C+D) 1P

Modułowe ochronniki przepięć VCX-L1-B+C klasy T1 T2 T3

ograniczniki te dedykowane są do ochrony instalacji zasilających nN przed skutkami przepięć indukowanych i łączeniowych. Powinny być stosowane jako jednocześnie pierwszy i drugi stopień ochrony w tablicach piętrowych, podrozdzielniach. Ochronniki zamontowane winny być się w miejscach wprowadzeń instalacji elektrycznej do budynku. Zapewniają kompletną ochronę instalacji elektrycznej oraz zasilanych z niej urządzeń elektrycznych przed działaniem części prądu piorunowego oraz innego rodzaju przepięciami. Redukują przepięcia i sprowadzają do ziemi prądy udarowe pochodzące od obu rodzajów przepięć – bezpośrednich oraz pośrednich. Zapewniają jednocześnie dwustopniowy poziom ochrony. Stosowanie modułowych ochronników przepięć VCX-B+C+D klasy T1T2T3  nie wymaga używania dławików odsprzęgających.

Zapewniają skuteczną ochronę komputerów, urządzeń RTV/AGD i itp.

Wyposażone są w wizualny wskaźnik działania:

• zielony – ochrona
• czerwony – brak ochrony

DANE TECHNICZNE:

• Klasa ochrony: T1 T2 T3
• Wykonanie: warystorowe
• Przyłącza max: 35mm2
• Maksymalne napięcie pracy: Uc 275V AC
• Prąd próbny: In(8/20) 10 kA
• Prąd max: Imax(8/20) 50 kA
• Prąd impulsowy: Iimp(10/350) 7kA
• Napięciowy poziom ochrony: Up <1,5kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20

KARTA KATALOGOWA

KK_OGR. PRZ. BCD1P 7KA PL_EN

DEKLARACJA ZGODNOŚCI

DZ nr 56-Ochronniki-VCX-L2-AC,X1_PL

DZ_nr 56-Ochonniki-VCX-L2-AC,X1_EN
