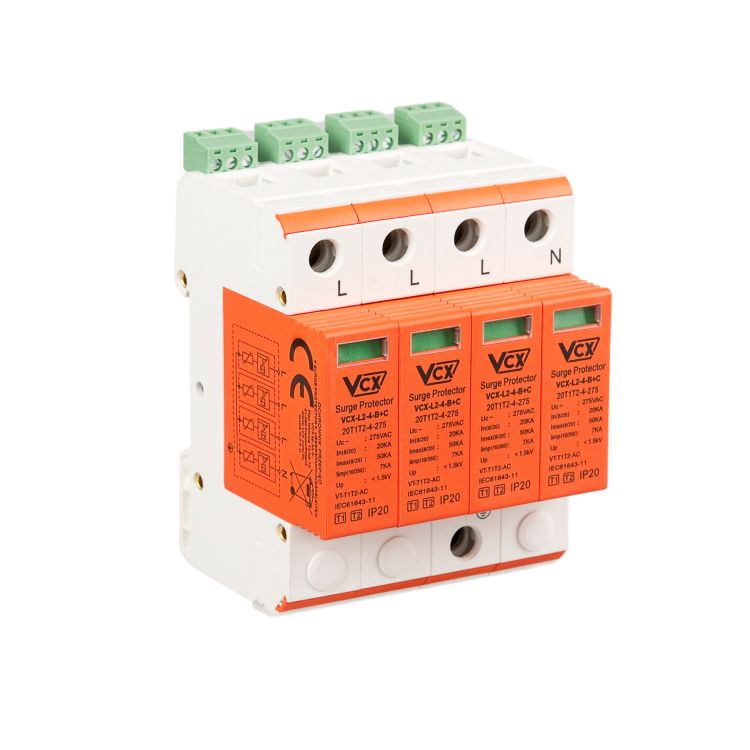

Ogranicznik przepięć klasy T1T2 (B+C) 4P 7kA ze stykiem pomocniczym

Modułowe ochronniki przepięć ze stykiem pomocniczym VCX-BC klasy T1 T2

Dedykowane są do ochrony instalacji zasilających nN przed skutkami przepięć indukowanych i łączeniowych. Powinny być  stosowane jako jednocześnie pierwszy i drugi stopień ochrony w tablicach piętrowych oraz  podrozdzielniach. Ochronniki zamontowane powinny być zamontowane w miejscach wprowadzeń instalacji elektrycznej do budynku. Zapewniają kompletną ochronę instalacji elektrycznej oraz zasilanych z niej urządzeń elektrycznych przed działaniem części prądu piorunowego oraz innego rodzaju przepięciami. Redukują przepięcia i sprowadzają do ziemi prądy udarowe pochodzące od obu rodzajów przepięć – bezpośrednich oraz pośrednich. Ograniczniki zapewniają jednocześnie dwustopniowy poziom ochrony. Stosowanie modułowych ochronników przepięć ze stykiem pomocniczym VCX-B+C klasy T1T2  nie wymaga używania dławików odsprzęgających. Zapewniają skuteczną ochronę komputerów, urządzeń RTV/AGD i itp.

Wyposażone są w wizualny wskaźnik działania:

• zielony – ochrona
• czerwony – brak ochrony

DANE TECHNICZNE:

• Klasa ochrony: T1 T2
• Wykonanie: warystorowe
• Przyłącza max: 35mm2
• Maksymalne napięcie pracy: Uc 275 V AC
• Prąd próbny: In(8/20) 20 kA
• Prąd max: Imax(8/20) 50 kA
• Prąd impulsowy: Iimp(10/350) 7kA
• Napięciowy poziom ochrony: Up <1,5kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20
• Styk pomocniczy: tak
