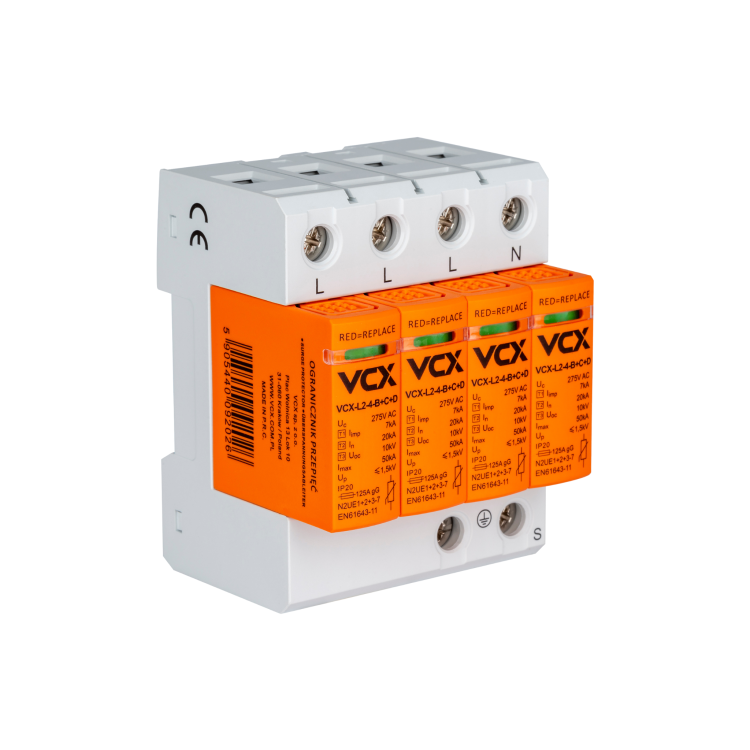

Ogranicznik przepięć BCD 4P (T1+T2+T3), AC

Modułowe ochronniki przepięć VCX-BCD klasy T1T2T3

Ograniczniki te dedykowane są do ochrony instalacji urządzeń przed efektami działania przepięć oraz prądów piorunowych. Spełniają wymagania z zakresu ochrony klasy T1T2T3. Modułowe ochronniki przepięć VCX-BCD klasy T1T2T3 stosować należy do ochrony przez bezpośrednim działaniem zasadniczej części prądu piorunowego w przypadku każdego z obowiązujących poziomów ochrony odgromowej. Ochronniki nie wymagają odstępu ochronnego pomiędzy sąsiednimi urządzeniami technicznymi a ochronnikiem.

Wyposażone są w wizualny wskaźnik działania:

• zielony – ochrona
• czerwony – brak ochrony

DANE TECHNICZNE:

• Klasa ochrony: T1T2T3
• Wykonanie: warystorowe
• Przyłącza max: 35mm2
• Maksymalne napięcie pracy Uc: 275 V AC
• Prąd próbny In(8/20): 20 kA
• Prąd max Imax(8/20): 50 kA
• Prąd Impulsowy Iimp (10/350): 7 kA
• Napięciowy poziom ochrony Up: <1,5 kV
• Napięcie obwodu otwartego Uoc: 10 kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20

KARTA KATALOGOWA

KK_OGR. PRZ. AC BCD4P 7KA S PL_EN

DEKLARACJA ZGODNOŚCI

DZ_nr 01.02.2025 Ochronniki VCX-AC-L2_PL

DZ_nr 01.02.2025 Ochronniki VCX-AC-L2_EN
