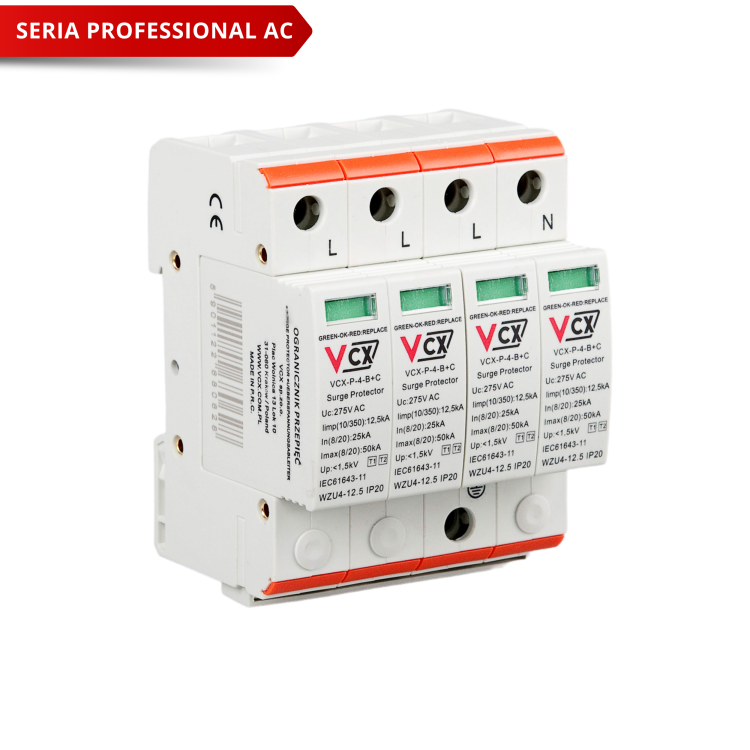

Ogranicznik przepięć klasy T1T2 (B+C) 4P 12,5kA Professional iskiernikowy

Ogranicznik przepięć klasy T1T2 (B+C) 4P 12,5kA iskiernikowy

PARAMETRY MODUŁOWYCH OCHRONNIKÓW PRZEPIĘĆ VCX-P-B+C 12,5 kA PROFESSIONAL POTWIERDZONE ZOSTAŁY PRZEZ POLSKĄ JEDNOSTKĘ CERTYFIKUJĄCĄ.

RZECZYWISTE PARAMETRY WYKAZANE PODCZAS BADANIA W POLSKIEJ JEDNOSTCE CERTYFIKUJĄCEJ ZNACZNIE PRZEKRACZAJĄ PARAMETRY DEKLAROWANE CO JEST ZASŁUGĄ ZASTOSOWANEGO W ICH BUDOWIE PATENTOWANEGO ELEMENTU ISKIERNIKOWEGO.

Modułowe ochronniki przepięć VCX-P-B+C klasy T1 T2 Professional dedykowane są do ochrony instalacji zasilających nN przed skutkami przepięć indukowanych i łączeniowych.

Powinny być  stosowane jako jednocześnie pierwszy i drugi stopień ochrony w tablicach piętrowych i podrozdzielniach. Ochronniki powinny być zamontowane w miejscach wprowadzeń instalacji elektrycznej do budynku. Zapewniają kompletną ochronę instalacji elektrycznej oraz zasilanych z niej urządzeń elektrycznych przed działaniem części prądu piorunowego oraz innego rodzaju przepięciami.

Ograniczniki przepięć klasy T1T2 redukują przepięcia i sprowadzają do ziemi prądy udarowe pochodzące od obu rodzajów przepięć – bezpośrednich oraz pośrednich. Zapewniają jednocześnie dwustopniowy poziom ochrony. Stosowanie modułowych ochronników przepięć VCX-B+C klasy T1T2 nie wymaga używania dławików odsprzęgających. Zapewniają skuteczną ochronę komputerów, urządzeń RTV/AGD i itp.

Wyposażone są w wizualny wskaźnik działania:

– zielony – ochrona

– czerwony – brak ochrony

DANE TECHNICZNE:

• Wykonanie: iskiernikowe
• Klasa ochrony: T1 T2
• Przyłącza max: 35mm2
• Maksymalne napięcie pracy: Uc 275V AC
• Prąd próbny: In(8/20μs): 25 kA
• Całkowity prąd wyładowczy (8/20 μs) [L1+L2+L3+N-PE]: 50kA
• Prąd impulsowy Iimp(10/350μs) [L, N-PE] (Iimp): 12,5kA
• Całkowity prąd impulsowy (10/350μs)[L1+L2+L3+N-PE] (Itotal): 50kA
• Napięciowy poziom ochrony: Up <1,5kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20
