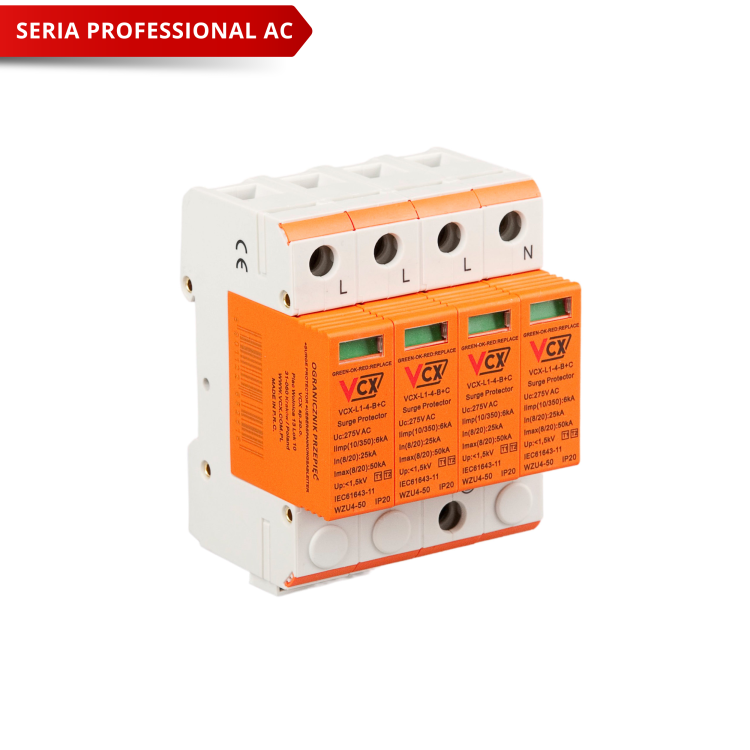

Ogranicznik przepięć B+C 4P L1-B+C(T1+T2) 6kA, AC Professional

PARAMETRY MODUŁOWYCH OCHRONNIKÓW PRZEPIĘĆ VCX-L1-B+C 6 kA PROFESSIONAL POTWIERDZONE ZOSTAŁY PRZEZ POLSKĄ JEDNOSTKĘ CERTYFIKUJĄCĄ.

RZECZYWISTE PARAMETRY WYKAZANE PODCZAS BADANIA W POLSKIEJ JEDNOSTCE CERTYFIKUJĄCEJ  PRZEKRACZAJĄ PARAMETRY DEKLAROWANE CO JEST ZASŁUGĄ ZASTOSOWANEGO W ICH BUDOWIE PATENTOWANEGO ELEMENTU WARYSTOROWEGO.

Modułowe ochronniki VCX-L1-B+C 6kA klasy T1T2 Professional

Dedykowane są  do ochrony instalacji zasilających nN przed skutkami przepięć indukowanych i łączeniowych. Powinny być stosowane jako jednocześnie pierwszy i drugi stopień ochrony w tablicach piętrowych i podrozdzielniach. Ochronniki przepięć powinny być zamontowane w miejscach wprowadzeń instalacji elektrycznej do budynku. Zapewniają kompletną ochronę instalacji elektrycznej oraz zasilanych z niej urządzeń elektrycznych przed działaniem części prądu piorunowego oraz innego rodzaju przepięciami. Redukują przepięcia i sprowadzają do ziemi prądy udarowe pochodzące od obu rodzajów przepięć – bezpośrednich oraz pośrednich. Ograniczniki zapewniają jednocześnie dwustopniowy poziom ochrony. Stosowanie modułowych ochronników przepięć VCX-L1-B+C 6kA klasy T1T2 Professional nie wymaga używania dławików odsprzęgających. Zapewniają skuteczną ochronę komputerów, urządzeń RTV/AGD i itp.

Wyposażone są w wizualny wskaźnik działania:

• zielony – ochrona
• czerwony – brak ochrony

Modułowe ochronniki przepięć VCX-L1-B+C 6kA klasy T1 T2 są zgodne z odnośnymi wymaganiami unijnego prawodawstwa harmonizacyjnego:
LVD 2014/35/UE – Dyrektywa Parlamentu Europejskiego i Rady z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do udostępniania na rynku sprzętu elektrycznego przewidzianego do stosowania w określonych granicach napięcia. Odwołania do odnośnych norm zharmonizowanych, które zastosowano, lub do innych specyfikacji technicznych, w odniesieniu do których deklarowana jest zgodność:

PN-EN 61643-11

Modułowe ochronniki przepięć VCX-L1-B+C 6kA klasy T1 T2 są zgodne z Dyrektywą ROHS 2015/863/EU

DANE TECHNICZNE:

• Klasa ochrony: T1 T2
• Wykonanie: warystorowe
• Przyłącza max: 35mm2
• Maksymalne napięcie pracy: Uc 275 V AC
• Prąd próbny: In(8/20) 25 kA
• Prąd max: Imax(8/20) 50 kA
• Prąd impulsowy: Iimp(10/350) 6kA
• Napięciowy poziom ochrony: Up <1,5kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20
• Styk pomocniczy: NIE
