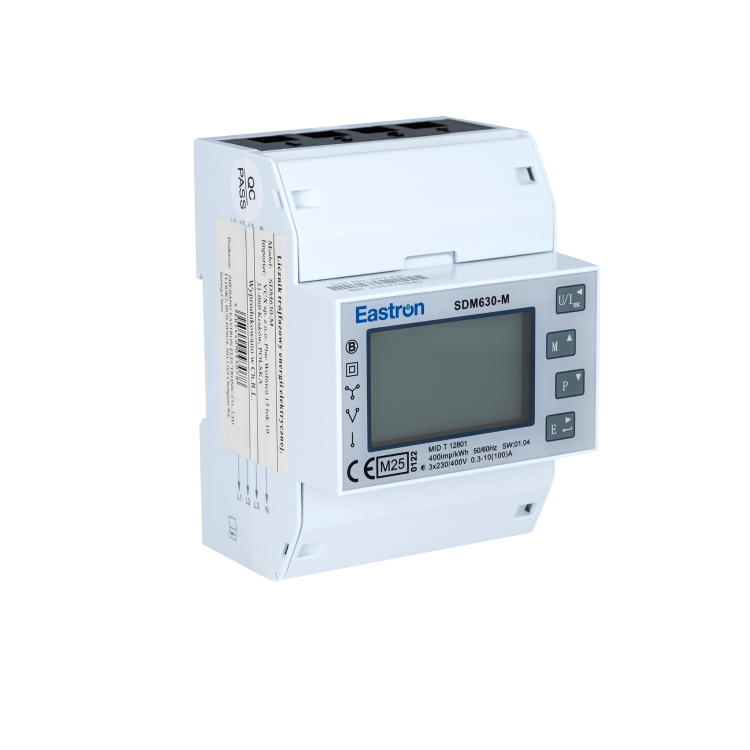

SDM 630 M (V2/V3) Licznik energii trójfazowy z Modbus

Licznik Eastron SDM630 M Modbus  wyposażony jest w port RS-485 i protokół Modbus-RTU z certyfikatem MID. Posiada dwa wyjścia impulsowe, w tym jedno konfigurowalne.

Licznik ma złącze RS-485, dzięki czemu w łatwy sposób można odczytywać mierzone wartości za pomocą protokołu Modbus-RTU.

SDM 630 M (V2/V3) Licznik energii trójfazowy z Modbus

• SDM 630 M Modbus mierzy i wyświetla charakterystykę zasilania jednofazowego dwuprzewodowego (1p2w), trójfazowego trójprzewodowego (3p3w) i trójfazowego czteroprzewodowego (3p4w).
• Licznik mierzy takie parametry jak napięcie (V), częstotliwość (Hz), natężenie prądu (A), moc czynną (kW), moc pozorną (kVa), moc bierną (kVar), energię pobraną (import), energię oddaną (eksport) i moc całkowitą (kWh/kVarh).
• Licznik wskazuje także szczytowe zapotrzebowanie prądu i mocy, mierzone w zaprogramowanych interwałach: do 60 minut.
• Licznik może pracować w obciążeniu do 100A i nie wymaga podłączenia z przekładnikami prądowymi (CT).

Dane techniczne:

• Napięcie AC (Un): 3×230(400)V
• Zakres napięcia: 80 ~ 120% Un
• Prąd bazowy (Ib): 10A
• Prąd (Imax): 100A
• Prąd (Imin): 0,3A
• Prąd rozruchowy: 0,4% Ib
• Pobór energii: ≤ 2W/10VA(obwód pomiarowy napięcia)

: ≤ 4VA (obwód pomiarowy natężenia)

• Napięcie: 0,5% maksymalnego zakresu
• Natężenie: prądu 0,5% nominalnego
• Częstotliwość: 0,2% średniej częstotliwości
• Współczynnik mocy: 1% jedności (0,01)
• Moc czynna (W): ±1% maksymalnego zakresu
• Moc bierna (VAr): ±1% maksymalnego zakresu
• Moc pozorna (VA): ±1% maksymalnego zakresu
• Energia czynna (Wh): Klasa 1 IEC 62053-21
• Energia bierna (VARh): ±1% maksymalnego zakresu
• Czas odpowiedzi na sygnał: wejściowy skokowy 1s, typowo, do >99% ostatecznego odczytu, przy 50 Hz.
• Temperatura pracy: -40°C do 70°C
• Temperatura składowania: -40°C do 70°C
• Wilgotność względna: 0 – 95% bez kondensacji
• Wysokość: do 2000 m.n.p.m
• Czas rozgrzewania: 5s
• Wibracje: 10Hz do 50Hz, 2g, IEC 60068-2-6
• Wstrząsy: 30g
• Wilgotność względna od 0 do 95%, bez kondensacji
• Wibracje od 10Hz do 50Hz, IEC 60068-2-6, 2g
• Przeciążenie 30g w 3 płaszczyznach
• Wymiary szyny DIN: 72×100 mm (szer. x wys.) wg DIN 43880
• Montaż szyna: DIN (DIN 43880)
• Stopień ochrony: IP51 (w pomieszczeniu)
• Materiał: Tworzywo samogasnące Ul94 V-0
• Wyświetlacz 400 Imp/kWh
