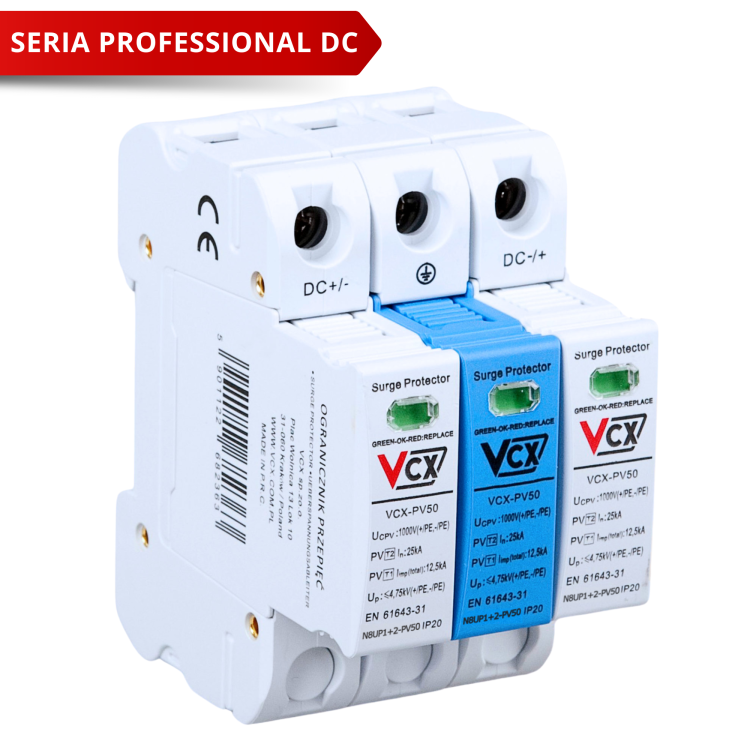

Ochronnik przepięć fotowoltaiczny DC klasy T1T2 (B+C) 3P 1000V 12,5 kA GDT Professional z iskiernikiem gazowym

Ochronnik VCX-50PV-B+C klasy T1T2 Iimp (Itotal) = 12,5kA Professional

to szczytowe i nowatorskie osiągnięcie w zakresie ochrony odgromowej instalacji PV (fotowoltaicznych).

Model nieoferowany dotychczas w Polsce.

VCX-50PV-B+C klasy T1T2 Iimp (Itotal) = 12,5kA Professional – to ochronnik który jest zbudowany z wykorzystaniem specjalnego warystora (MOV) o dużym przepływie oraz iskiernika gazowego (GDT). Dlatego, użycie jednego lub dwóch warystorów może spełnić standardy, dla osiągnięcia wyników których których inni producenci potrzebują zastosować wiele warystorów. Użycie mniejszej ilości warystorów powoduje zmniejszenie wielkości ochronnika.  Nasz ochronnik ma szerokość 18 mm/1 pole, a całkowita szerokość 3 biegunów wynosi tylko 54 mm.

Ogranicznik wyposażony jest w warystory (MOV) w modułach DC+ i DC– oraz iskiernik gazowy (GDT) w module PE, co skutecznie eliminuje problem starzenia się warystora pod wpływem tzw. prądu upływu i prądu roboczego.

Reasumując ochronnik VCX-50PV-B+C klasy T1T2 Professional to:

1. Specjalny warystor o dużym przepływie
2. Iskiernik gazowy (GDT) w module PE
3. Opatentowany system wyłączania;
4. Podstawa w kształcie litery Y.
5. Wyjątkowo precyzyjna i zaawansowana wewnętrzna struktura.

• Dedykowany jest do ochrony instalacji fotowoltaicznych.
• Wykonany w technologii warystorowo-iskiernikowej (MOV+GDT+MOV)
• Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

DLACZEGO WYBRAĆ OCHRONNIK VCX-50PV-B+C klasy T1T2 Iimp (Itotal) = 12,5kA?

Jak widać z tego wewnętrznego schematu  budowy struktury konkurencyjnego ochronnika –  użyte są w nim 3 warystory. Wymusza to szerokość 36 mm na biegun aby osiągnąć T1T2 Iimp = 7 kA lub więcej. Całkowita szerokość trzech biegunów wynosi zatem aż 108 mm!
