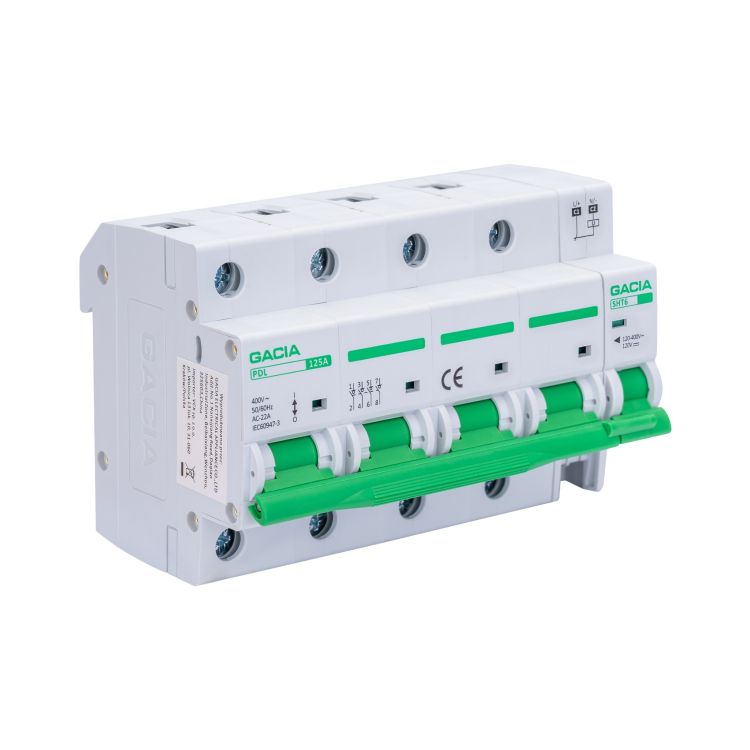

Rozłącznik izolacyjny PDL 4P 125A z wyzwalaczem wzrostowym

Rozłączniki izolacyjne GACIA z serii PDL spełniają jednocześnie dwie funkcje:

• przewodzenia prądu w warunkach znamionowych, podczas przetężenia (w tym zwarcia, przez odpowiednio zdefiniowany czas) oraz rozłączania obwodu w warunkach znamionowych i zakłóceniowych,
• izolowanie, czyli spełnienie własności izolacyjnych zapewniających bezpieczną pracę obsługi.

• Wyłączniki izolacyjne serii PDL są przeznaczone jako wyłączniki główne obwodów elektrycznych działających pod napięciem 230/400 V AC 50/60 Hz i prądzie znamionowym 100 A,  a także łączenia obwodów elektrycznych pod obciążeniem.
• Produkt zgodny z IEC/EN 60947-3
• Produkt może być montowany wyłącznie przez osoby uprawione.
• Przed montażem należy odłączyć zasilanie.
• Bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.
• Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.

Rozłącznik izolacyjny PDL jest zintegrowany z wyzwalaczem wzrostowym SHT6 120-400V AC / 120V DC.

SPECYFIKACJA:

1. Rozłącznik izolacyjny:

• Prąd znamionowy: 125A
• Napięcie znamionowe: 400V
• Liczba biegunów: 4
• Stopień ochrony: IP20
• Przekrój przewodów pod zaciski: 2.5 – 50 mm²
• Moment dokręcania: 2 – 3.5 Nm

2. Wyzwalacz wzrostowy:

• Napięcie znamionowe: 120 – 400V AC / 120V DC
• Liczba modułów: 1
• Stopień ochrony: IP20

KARTA KATALOGOWA

KK_ROZLACZNIK IZOLACYJNY Z WYZWALACZEM PDL PL_EN

DEKLARACJA ZGODNOŚCI

DZ_Rozłaczniki_izolacyjne_DL_SDL_PDL_PL

DZ_Rozłączniki_izolacyjne_DL_SDL_PDL_EN
