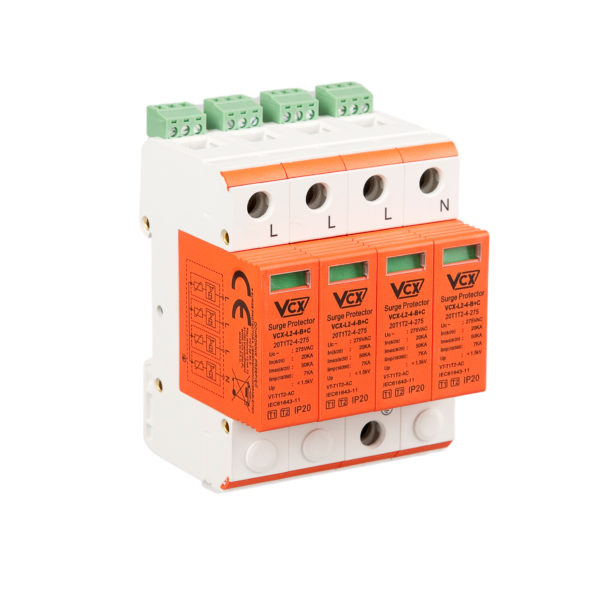

Ogranicznik przepięć L2 klasy T1T2 (B+C) 4P 7kA

Modułowe ochronniki VCX-L2-BC klasy T1 T2 Dedykowane są  do ochrony instalacji zasilających nN przed skutkami przepięć indukowanych  i łączeniowych. Powinny być  stosowane jako jednocześnie pierwszy i drugi stopień ochrony  w tablicach piętrowych, podrozdzielniach. Ochronniki zamontowane winny być się w miejscach wprowadzeń instalacji elektrycznej do budynku. Zapewniają kompletną ochronę instalacji elektrycznej oraz zasilanych z niej urządzeń elektrycznych przed działaniem części prądu piorunowego oraz innego rodzaju przepięciami. Redukują przepięcia i sprowadzają do ziemi prądy udarowe pochodzące od obu rodzajów przepięć – bezpośrednich oraz pośrednich. Zapewniają jednocześnie dwustopniowy poziom ochrony. Stosowanie modułowych ochronników przepięć VCX-B+C klasy T1T2  nie wymaga używania dławików odsprzęgających. Zapewniają skuteczną ochronę komputerów, urządzeń RTV/AGD i itp. Wyposażone są w wizualny wskaźnik działania (zielony – ochrona,  czerwony – brak ochrony).

Posiada zintegrowane zabezpieczenie termiczne – nie wymaga dodatkowego dobezpieczenia.

W przypadku jego zastosowania rekomenduje się użyć wkładki bezpiecznikowej topikowej 250A gG lub bezpiecznika 40A typ C.

Opis techniczny:

• Klasa ochrony: T1 T2
• Wykonanie: warystorowe
• Przyłącza max: 35mm2
• Maksymalne napięcie pracy: Uc 275 V AC
• Prąd próbny: In(8/20) 20 kA
• Prąd max: Imax(8/20) 50 kA
• Prąd impulsowy: Iimp(10/350) 7kA
• Napięciowy poziom ochrony: Up <1,5kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20
• Styk pomocniczy: tak

KARTA KATALOGOWA

KARTA KATALOGOWA- OGRANICZNIK PRZEPIĘĆ T1T2 (BC) 4P 7kA

DEKLARACJA ZGODNOŚCI

Deklaracja Zgodności Nr. 1.11.2020 z dn.2020-25-11 VCX sp. z o.o. – Ochronniki VCX-L2, DC-VCX-T2-DC, VCX-T1T2-DC
