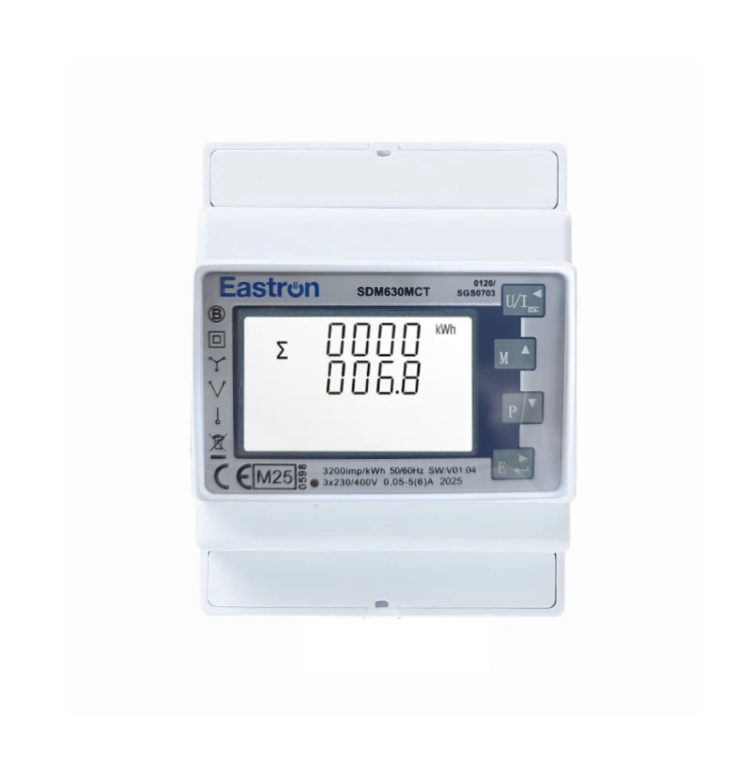

SDM630 MCT Licznik energii trójfazowy z Modbus

SDM 630 MCT to trójfazowy licznik energii elektrycznej montowany na szynę DIN, przeznaczony do precyzyjnego pomiaru zużycia energii oraz monitorowania kluczowych parametrów elektrycznych. Urządzenie współpracuje z przekładnikami prądowymi (CT) 1/5A i wymaga zasilania pomocniczego AC lub DC.

Dzięki wbudowanemu interfejsowi RS485 Modbus RTU oraz wyjściom impulsowym, licznik umożliwia zdalny odczyt danych i integrację z systemami monitoringu i zarządzania energią.

Oferowany przez nas model SDM630MCT, w przeciwieństwie do wersji MCT V2, posiada funkcję CRC (Cyclic Redundancy Check), która zwiększa niezawodność komunikacji Modbus.

⚠️ UWAGA: Zaciski 5 (L) i 6 (N) muszą być podłączone – jest to zasilanie licznika.

Parametry pomiarowe:

✔ Napięcie (V)
✔ Częstotliwość (Hz)
✔ Natężenie prądu (A)
✔ Moc czynna (kW)
✔ Moc pozorna (kVA)
✔ Moc bierna (kVAr)
✔ Energia (import, eksport, całkowita) (kWh/kVArh)
✔ Maksymalne zapotrzebowanie na prąd (A) i moc (kW/kVA) w okresach do 60 min

Główne cechy:
✔ Pomiar energii elektrycznej oraz wielu parametrów sieciowych
✔ Obsługa przekładników prądowych 1/5A (CT-operated)
✔ Komunikacja RS485 Modbus RTU
✔ Wyjścia impulsowe
✔ Montaż na szynie DIN
✔ Wysoka dokładność i niezawodność

Zastosowanie:
✔ Stacje ładowania pojazdów elektrycznych (EV)
✔ Instalacje fotowoltaiczne (PV)
✔ Systemy magazynowania energii
✔ Inteligentne budynki i automatyka domowa
✔ Przemysł, obiekty komercyjne, budynki mieszkalne

DANE TECHNICZNE:

Napięcie i prąd:
 Napięcie AC (Un): 3×230/400V
 Zakres napięcia: 100-276 V AC L-N, max. 276V
 Prąd znamionowy (Iref): 172-480 V AC L-L, max. 480V
 Prąd wejściowy: 5A
 Natężenie prądu wejściowego: 0,05-5(6)A, max. 6A
 Wytrzymałość na prąd przetężeniowy: 20Imax dla 0,5S
 Obwód napięciowy: < 2W/10VA
 Obwód prądowy: < 1VA
 Częstotliwość: 50/60Hz

Zasilanie pomocnicze:
 Zakres roboczy: 100-277 V AC
 Zakres prądu: ≤0.04A
 Zużycie: <10W

Dokładność:
 Napięcie: 0,5% maksymalnego zakresu
 Natężenie: prądu 0,5% nominalnego
 Częstotliwość: 0,2% średniej częstotliwości
 Współczynnik mocy: 1% jedności (0,01)
 Moc czynna (W): ±1% maksymalnego zakresu
 Moc bierna (VAr): ±1% maksymalnego zakresu
 Moc pozorna (VA): ±1% maksymalnego zakresu
 Energia czynna (Wh): Klasa 1 IEC 62053-21
 Energia bierna (VARh): Klasa 2 IEC 62053-21
 Całkowite zniekształcenia harmoniczne: 1% do 31
 Czas odpowiedzi na sygnał: wejściowy skokowy 1s, typowo, do >99% ostatecznego odczytu, przy 50 Hz.

Izolacja:
 Wytrzymałość na napięcie przemienne: 4KV przez 1 minutę
 Wytrzymałość na napięcie impulsowe: 6KV

Środowisko pracy:
 Temperatura pracy: -40℃ do+ 70℃
 Temperatura przechowywania i transportu: -40°C do 80°C
 Temperatura odniesienia: 23℃ ± 2℃
 Wilgotność względna: 0 – 95% bez kondensacji
 Kategoria instalacji: CAT III
 Wysokość instalacji: do 2000 m n.p.m.
 Klasa ochrony: II
 Lokalizacja: środowisko suche
 Czas nagrzewania: 3 sekundy
 Środowisko mechaniczne: M1
 Środowisko elektromagnetyczne: E2
 Środowisko instalacji: montaż na ścianie lub w szafie
 Stopień zanieczyszczenia: 2

Parametry mechaniczne:
 Wymiary: 72 × 94,5 × 65 mm (szer. × wys.)
 Zgodność wymiarów: wg normy DIN 43880
 Montaż: na szynie DIN 35 mm
 Stopień ochrony obudowy: IP51 (do użytku wewnętrznego)
 Materiał: samogasnący, zgodny z UL94 V-0
